7.23.1.1. Caso 1 - Esportazione di una parte 3D in un sistema CAD 3D

  1. Fare clic sulla voce di menu Esporta in file [Export in file]. -> Una selezione di diversi formati di esportazione 3D e di file grafici. [111] (BMP, JPEG, TIFF) (vedi figura).

  2. Selezionare (con un clic del mouse) il formato di esportazione appropriato per il proprio sistema CAD tra i formati di esportazione disponibili, ad esempio il formato di file DXF 3D di AutoCAD.

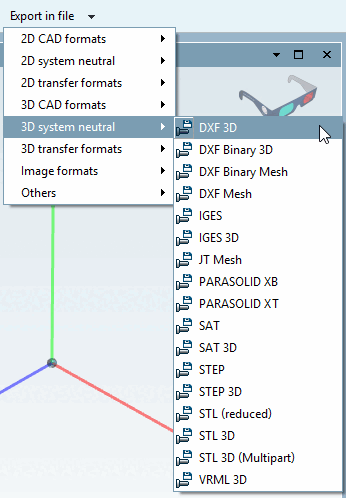

    Esportazione su file [Export in file]

    Figura 7.1394. Esportazione su file [Export in file]

  3. Viene visualizzata una finestra in cui è possibile specificare la posizione di archiviazione ( [File name]campo Nome file [File name]) e lo stato della versione ( [Version]campo Versione [Version]) del file. L'impostazione predefinita è la cartella Documenti della directory utente. Utilizzare il pulsante Sfoglia ... per aprire la finestra Esplora risorse Salva con nome.... [Save as...] Assegnare un nome al file e fare clic sul pulsante Salva [Save]. Chiudere la finestra con OK.

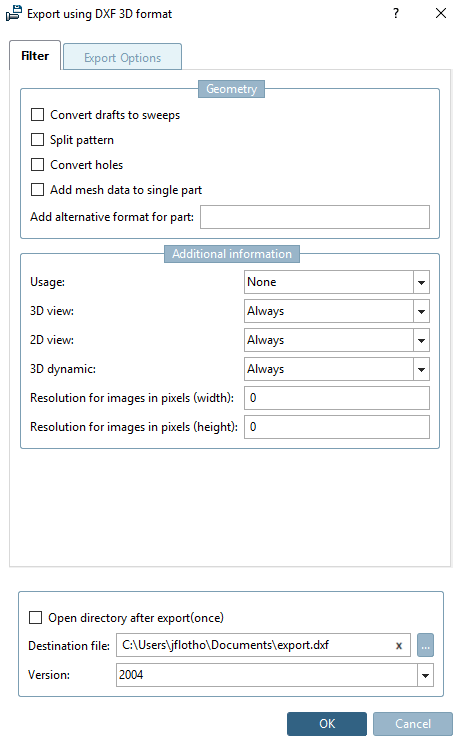

    Esportazione in formato .....

    Figura 7.1395. Esportazione in formato .....

    [Nota]Nota

    Assicurarsi che venga aggiunta l'estensione del file (ad esempio *.dxf).

  4. Richiamare il file dal sistema CAD [CAD system].




[111] La selezione dei formati di esportazione dipende dalla rispettiva licenza.
