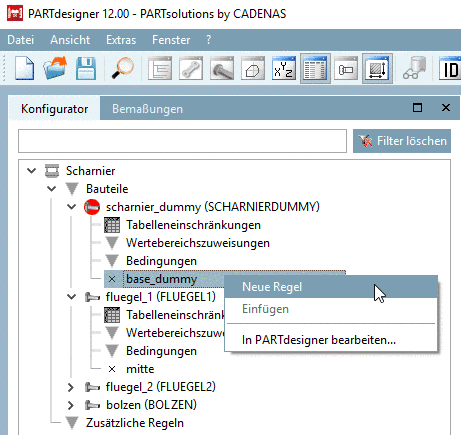

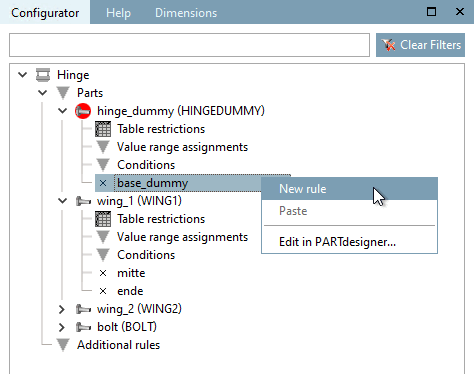

Rufen Sie auf "base_dummy" den Befehl Neue Regel [New rule] auf.

-> Das Dialogfenster Eigenschaften der Regel [Rule properties] wird geöffnet.

Wählen Sie unter Anfügeteil [Connection part] "fluegel1" und unter Anfügepunkt [Connection point] "mitte".

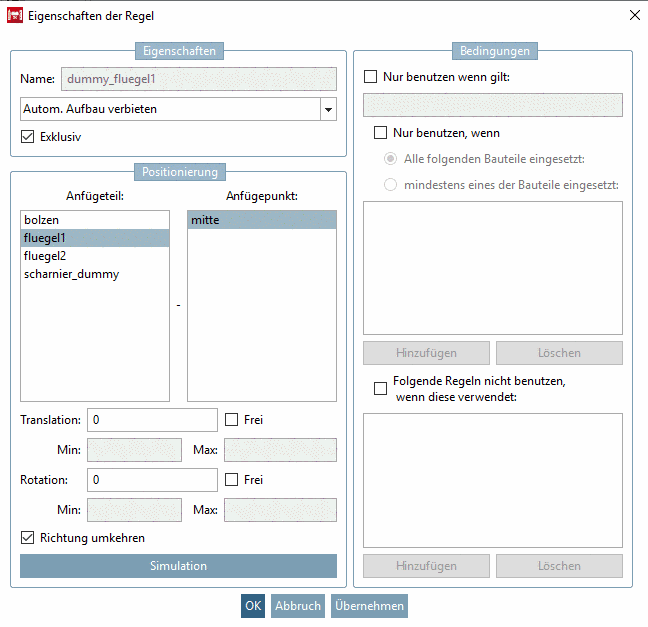

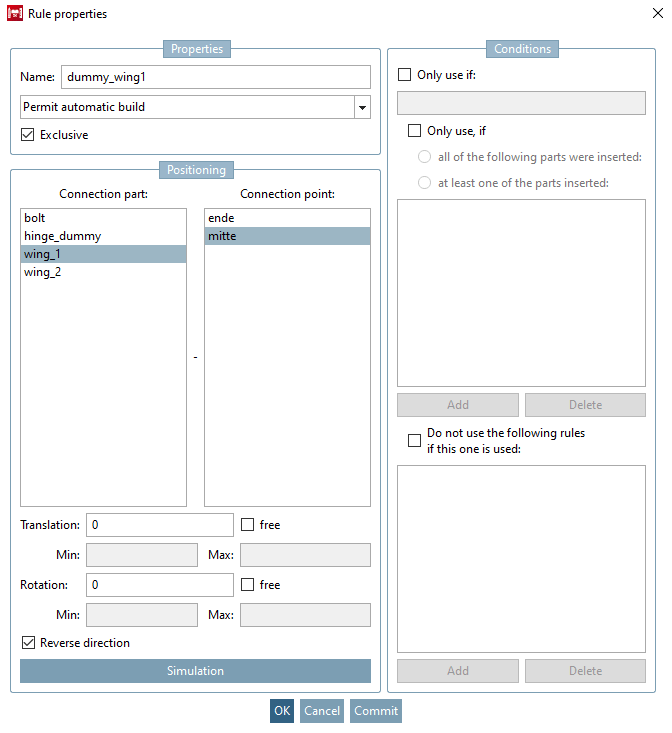

Dialogfenster "Eigenschaften der Regel [Rule properties]"

Bestätigen Sie mit OK.

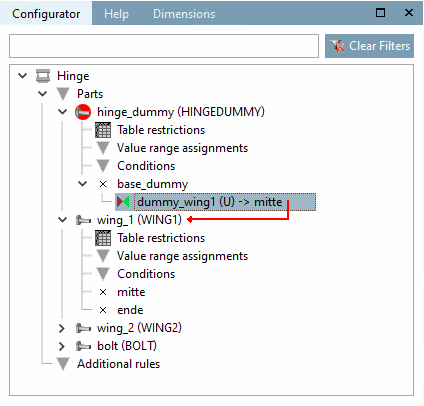

-> Die Verbindung zwischen dem Anfügepunkt "base_dummy" und "fluegel1" wird durch eine rote Pfeillinie dargestellt.

"fluegel1" ist das erste "echte" Teil der Baugruppe.

Verbinden Sie nun mittels weiterer Regeln fluegel1 mit fluegel2 und bolzen oder alternativ fluegel2 mit bolzen.

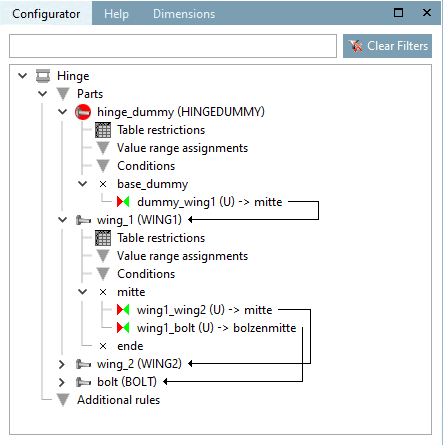

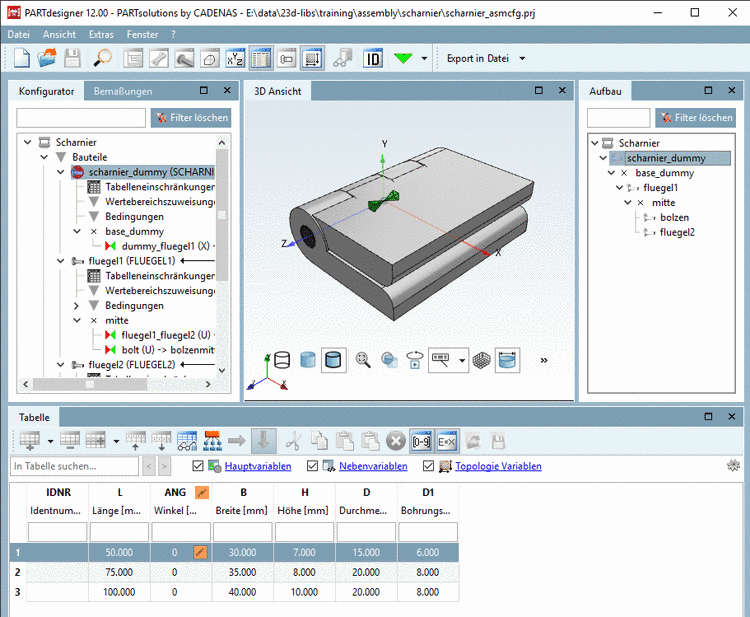

Nachdem alle Verknüpfungen ausgeführt wurden, ergibt sich folgendes Bild:

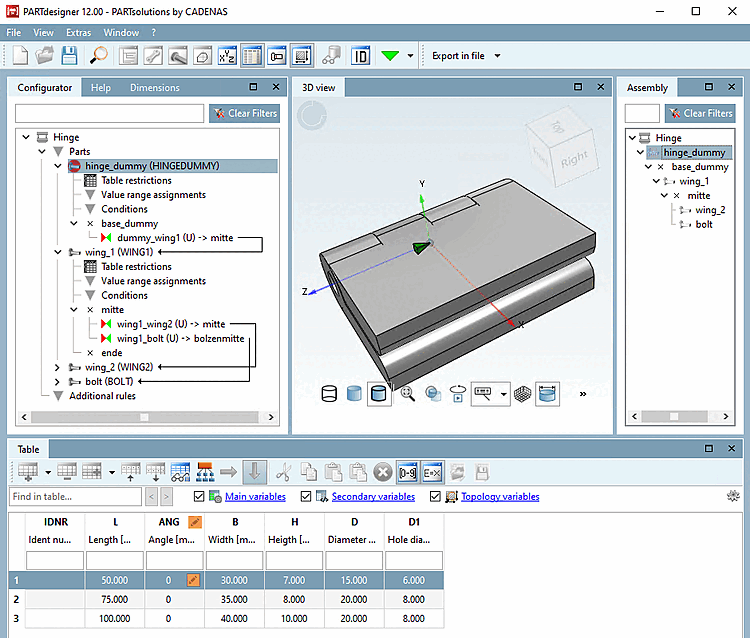

Bauen Sie nun im Dockingfenster Aufbau [Assembly] mittels Auswahlliste und Tabellen-Zeilenauswahl im Wechsel die Konfiguration auf.

Um die Winkelstellung variabel steuern zu können, verfahren Sie folgendermaßen:

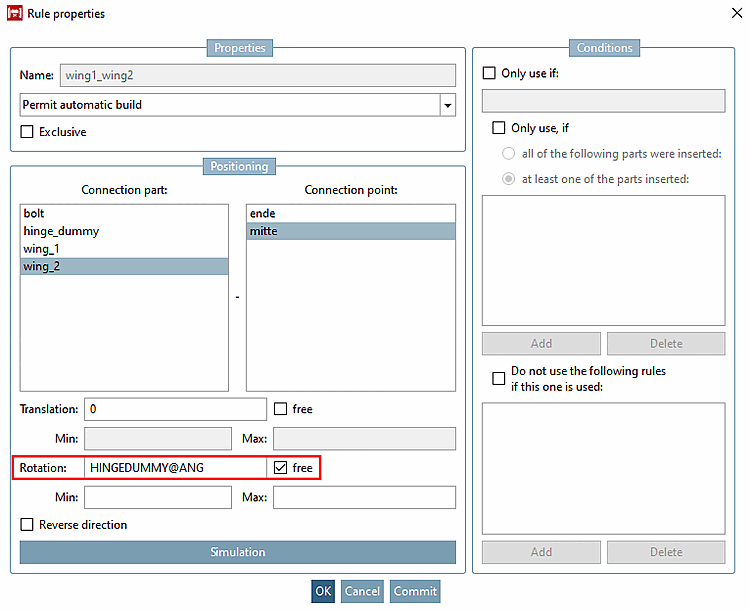

Rufen Sie bei fluegel1 über das Kontextmenü des Anfügepunktes ( ) das Dialogfenster Eigenschaften der Regel [Rule properties] auf.

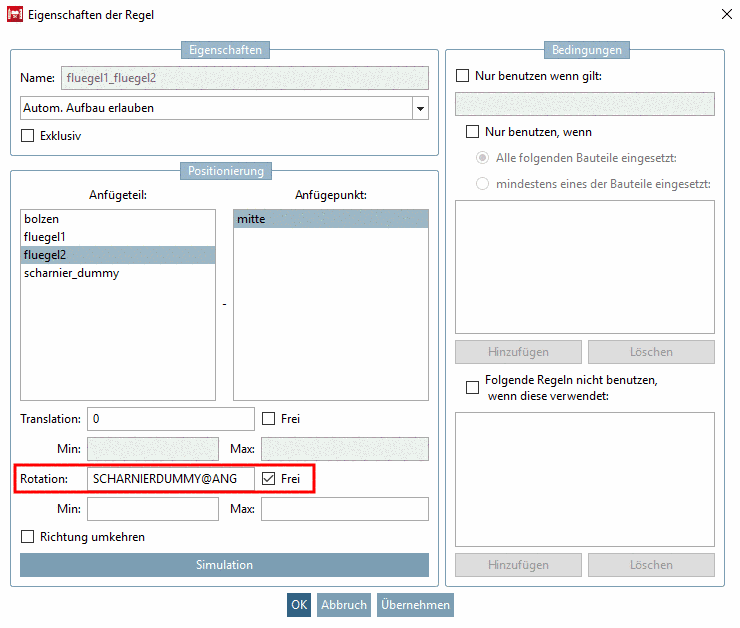

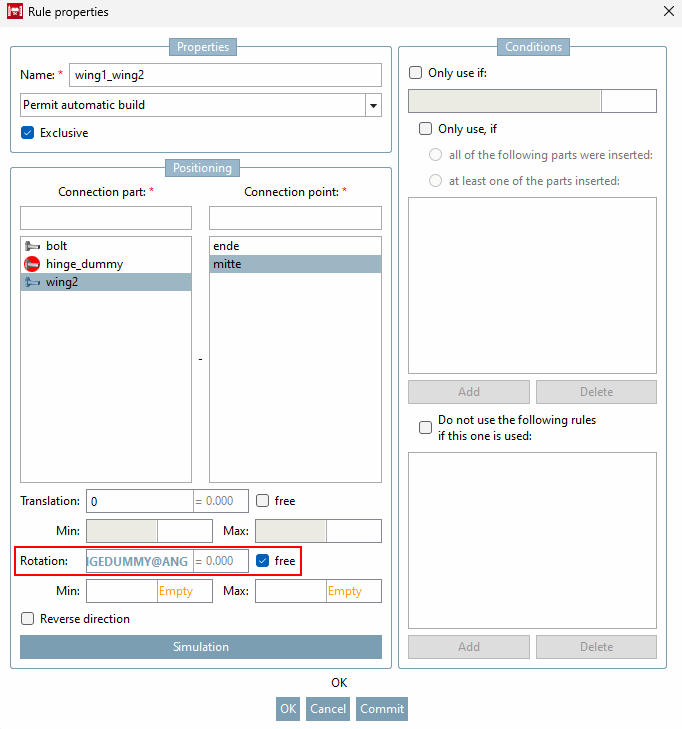

Nehmen Sie im Bereich Positionierung [Positioning] im Feld Rotation folgenden Eintrag vor:

SCHARNIERDUMMY@ANG

Die Wertebereichsvariable "ANG" befindet sich im Dummy-Teil, welches nicht exportiert wird, aber die Tabelle des Dummy-Teils wird vom Assembly-Tabellenprojekt verwendet. Die Steuerung der Winkelstellung erfolgt so in der Baugruppe.

Sie können nun mittels der Wertebereichsvariablen "ANG" den Öffnungswinkel des Scharniers einstellen.

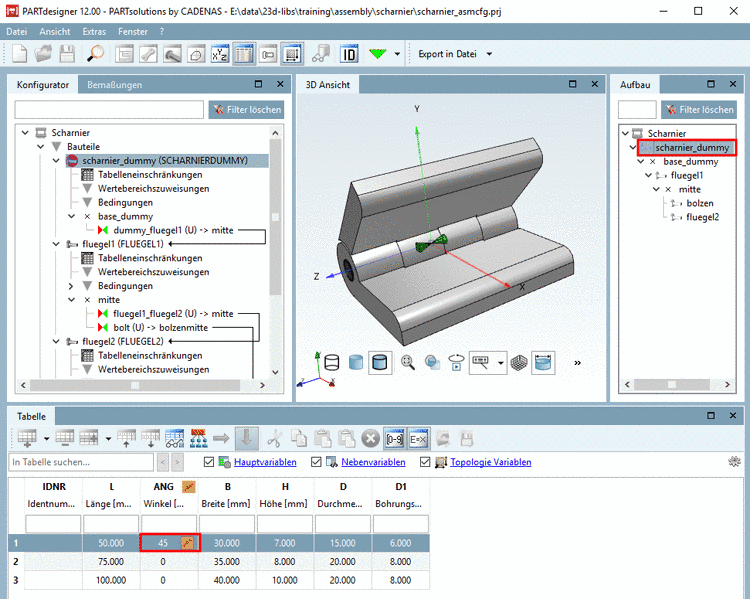

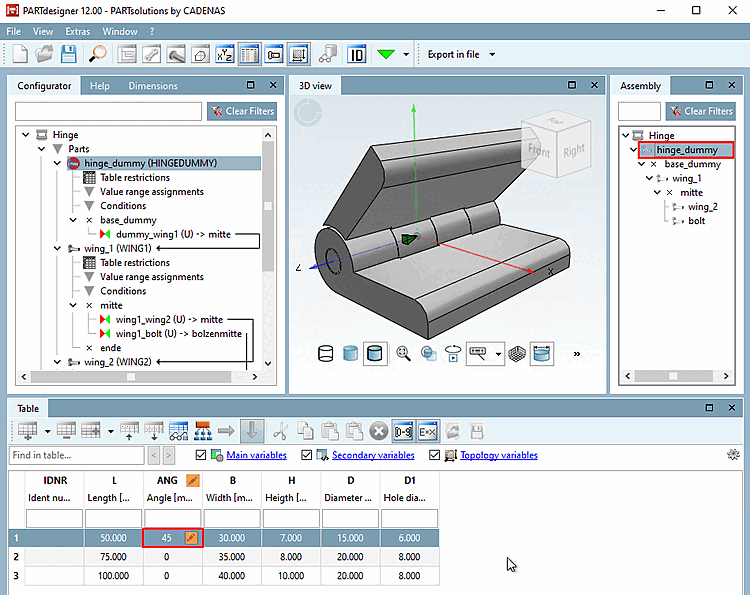

Scharnier geöffnet im 45° Winkel

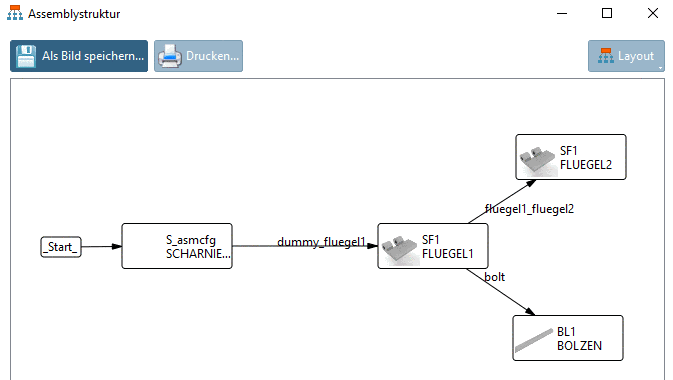

Wenn Sie die Assembly-Konfiguration im PARTdataManager öffnen, sehen Sie nach Auswahl der Schaltfläche Assemblystruktur anzeigen [Show assembly structure] in einer Grafik, wie die Einzelteile über die Regeln miteinander verknüpft sind.

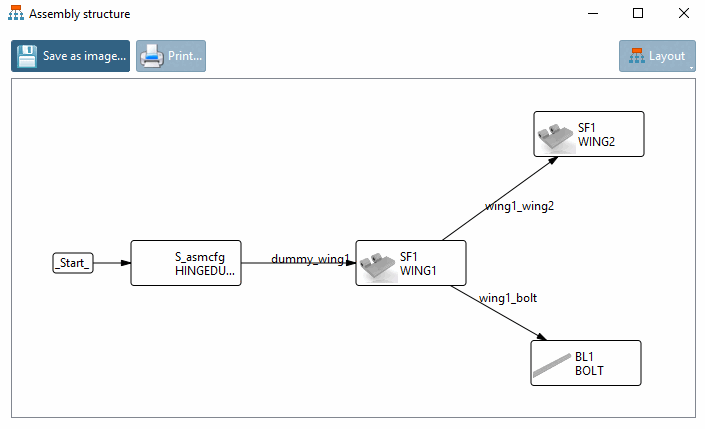

Assemblystruktur anzeigen [Show assembly structure]

Hinweis Das Dummy-Startteil kann auch mehrere Anfügepunkte enthalten, sofern im Dialog Eigenschaften der Regel [Rule properties] über Bedingungen [Conditions] sichergestellt ist, dass nur jeweils einer aktiv ist. Alle weiteren Teile werden dann am eigentlichen "geometrischen Startteil" angefügt. Ansonsten würden Matings im CAD nicht funktionieren, da das Dummy-Startteil nicht exportiert wird.

Beispiel:

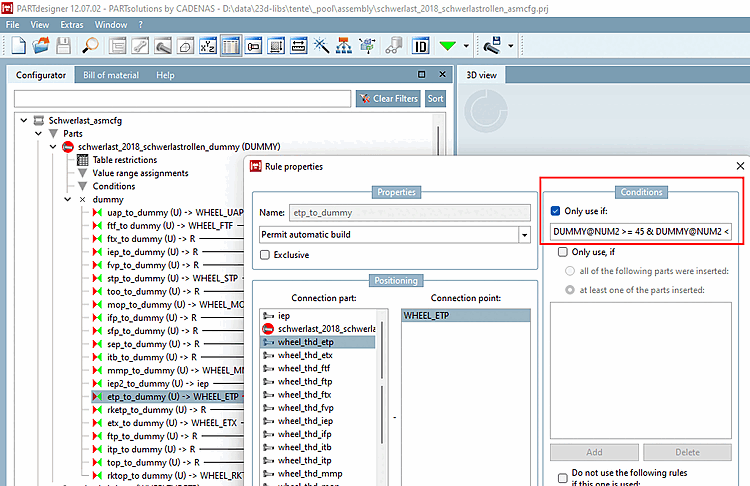

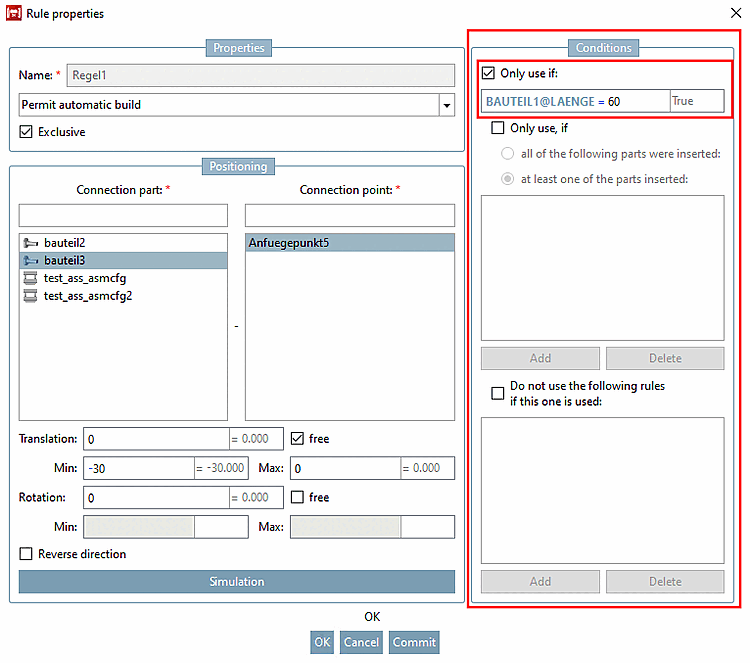

Dummy mit mehreren Anfügepunkten, die über Bedingungen gesteuert aktiv bzw. inaktiv sind.
