7.13.3.2. Assembly-Konfiguration erstellen

7.13.3.2.1. Bauteile einfügen
7.13.3.2.2. Regeln für Anfügepunkte
7.13.3.2.3. Bedingungen

[Hinweis]Hinweis

Das Erstellen neuer Assembly-Konfigurationen erfolgt immer in PARTprojekt. Die weitere Bearbeitung erfolgt dann in PARTdesigner, im Dockingfenster Konfigurator [Configurator].

Vorbedingung: Alle zum Aufbau der Baugruppe benötigten Einzelteile einschließlich Dummy-Startteil sind vorhanden und mit einem entsprechenden Anfügepunkt ausgestattet.

  1. Legen Sie eine Assembly-Konfiguration an.

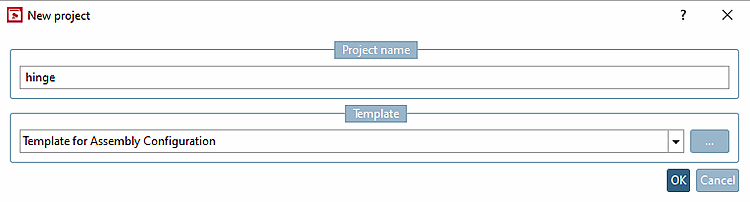

    Klicken Sie hierzu in PARTproject im Dialogbereich Projektauswahl [Project selection] auf Verzeichnisebene auf den Kontextmenübefehl Neues Projekt [New project]. Vergeben Sie einen Namen (hier beispielhaft "scharnier"). Wählen Sie im Listenfeld die Option Vorlage für Assembly Konfiguration [Template for Assembly Configuration]. Bestätigen Sie mit OK.

    -> Die Konfiguration wird in der Projektauswahl von PARTproject im gewünschten Verzeichnis angelegt.

    -> Bei einer Assembly-Konfiguration wird automatisch "_asmcfg.prj" an den vergebenen Namen angehängt.

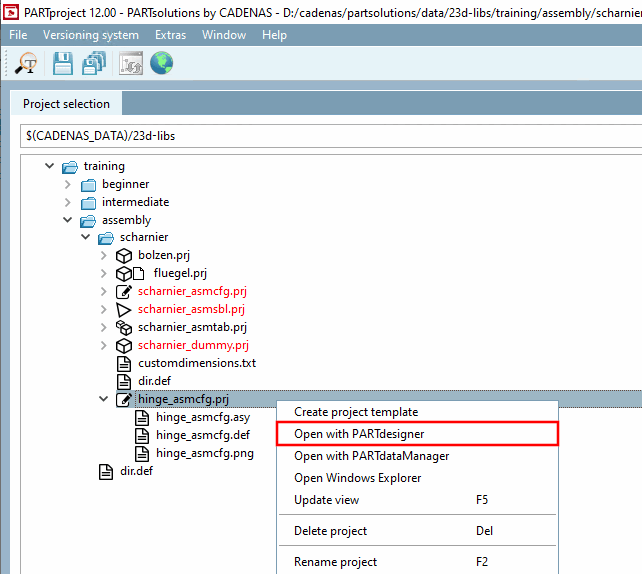

  2. Klicken Sie im Kontextmenü der Assembly-Konfiguration auf den Befehl Mit PARTdesigner öffnen [Open with PARTdesigner].

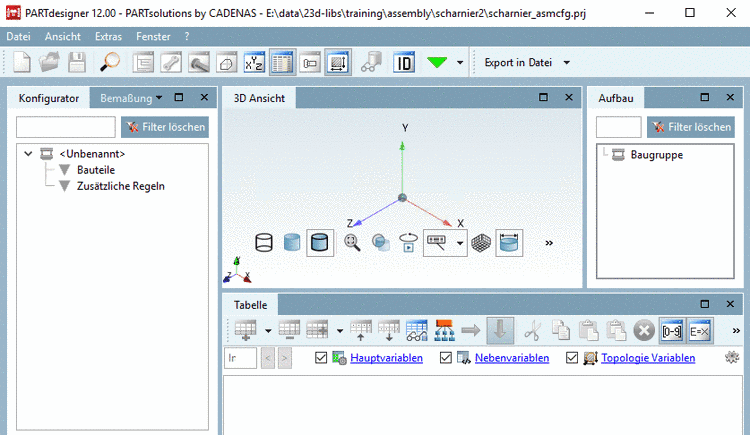

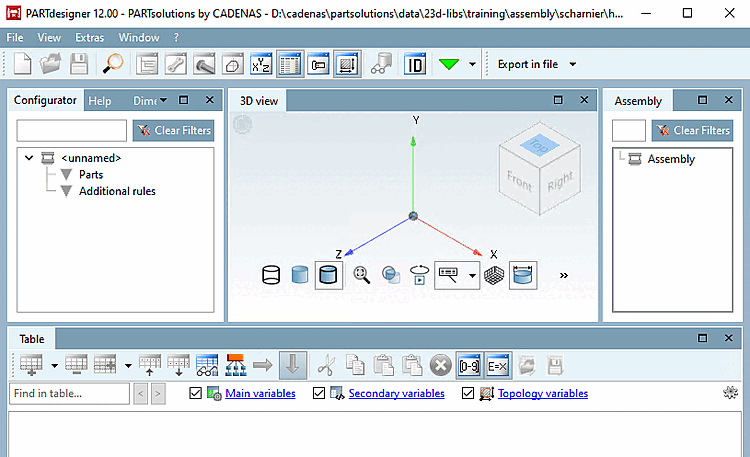

    -> PARTdesigner öffnet sich mit einer leeren Konfiguration.

    -> Die Dockingfenster Konfigurator [Configurator] und Aufbau [Assembly] sind automatisch geöffnet.
