10.1.2. Zubehörteilfilter

Auf der Registerseite Verweise werden „artverwandte“, alternative oder in irgendeiner Form zum aktuell gewählten Bauteil in Beziehung stehende Teile, Baugruppen, etc. automatisch aufgelistet - sofern vorhanden.

Bei Auswahl der Option Zubehör im Listenfeld werden Zubehörteile, die herstellerseitig als solche klassifiziert wurden, angezeigt.

[Hinweis]Hinweis
  • Es müssen nicht für alle Zeilen Zubehörteile vorhanden sein.

  • Es können auch je nach Zeilenauswahl unterschiedliche Zubehörteile angezeigt werden.

  • Das Zubehörteil selbst kann ebenfalls gefiltert sein. In diesem Fall wird in der Tabelle links oben ein entsprechendes Icons mit Tooltip Zubehörteilfilter an/aus angezeigt.[a]

[a] Hinweise zur entsprechenden Projektanlage finden Sie unter Abschnitt 5.9.11, „Registerseite Verweise“ in eCATALOGsolutions - Handbuch.

Beispiel:

Im folgenden Beispiel werden je nach Auswahl einer Ausprägung verschiedene Zubehörteile angezeigt.

Auswahl einer Ausprägung mit IDNR = 3

Auswahl einer Ausprägung mit IDNR = 3

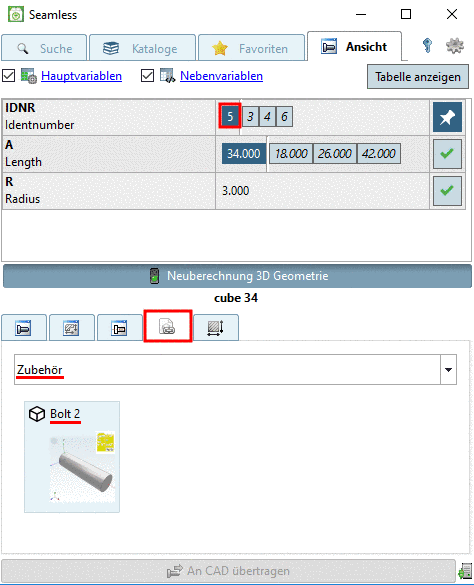

Auswahl einer Ausprägung mit IDNR = 5

Auswahl einer Ausprägung mit IDNR = 5

Die folgende beispielhafte linke Abbildung zeigt, dass das Zubehörteil gefiltert ist. D.h., nur bestimmte Ausprägungen des Zubehörteils passen zum Ausgangsteil. Hier werden nur Teile mit IDNR 1 und 2 angezeigt. Wird der Filter mit Klick auf das Icon deaktiviert, werden alle Ausprägungen angezeigt (hier Teile mit IDNR 1, 2, 7 und 8).

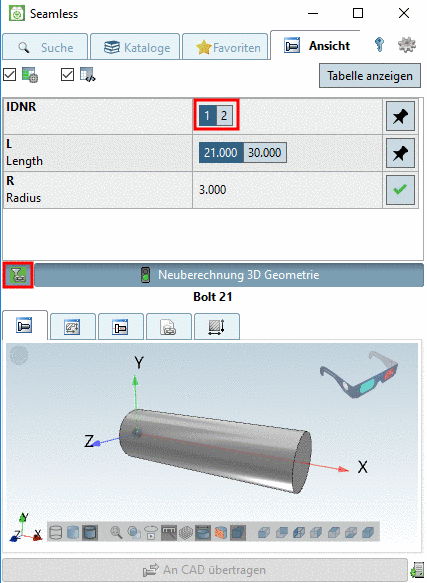

Zubehörteilfilter an

Zubehörteilfilter an

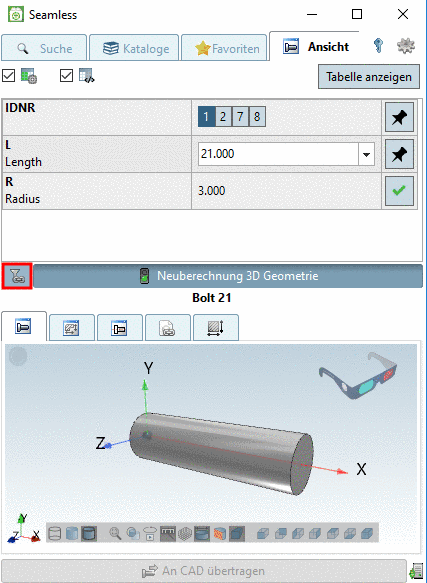

Zubehörteilfilter aus

Zubehörteilfilter aus
