7.13.3.2.3.  Le condizioni

Le condizioni [Conditions] devono essere definite ogni volta che le variabili dei componenti devono essere orientate l'una verso l'altra, vale a dire che si vuole ottenere una struttura corretta e funzionante automaticamente della configurazione di assemblaggio. In caso contrario, sarebbe possibile ottenere configurazioni inadeguate anche attraverso una selezione non corretta delle linee, come si può vedere nell'illustrazione seguente.

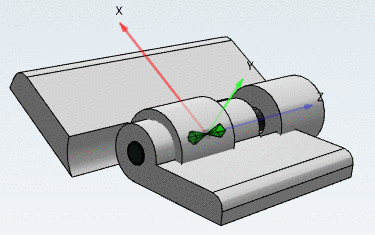

Configurazione senza condizioni

Figura 7.1029. Configurazione senza condizioni

  1. Nella struttura ad albero sopra l'elemento Condizioni [Conditions], richiamare il comando di menu contestuale Inserisci condizione [Insert condition].

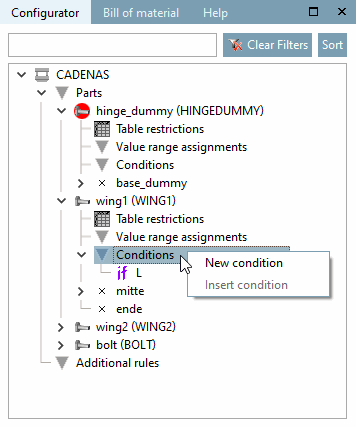

    Chiamata "Inserisci condizione [Insert condition]"

    Figura 7.1030. Chiamata "Inserisci condizione [Insert condition]"

    -> Si apre la finestra di dialogo delle proprietà della condizione [Condition properties].

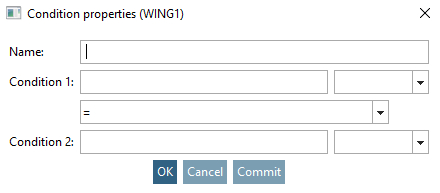

    Finestra di dialogo "Proprietà della condizione [Condition properties]"

    Figura 7.1031. Finestra di dialogo "Proprietà della condizione [Condition properties]"

  2. Assegnare un nome alla condizione.

  3. Mettere in relazione le variabili delle singole parti con le variabili corrispondenti della parte iniziale fittizia.

    SCHARNIERDUMMY@L = FLUEGEL1@L
SCHARNIERDUMMY@L = FLUEGEL2@L
SCHARNIERDUMMY@D1 = BOLZEN@D
SCHARNIERDUMMY@L = BOLZEN@L

    [Nota]Nota

    Quando si definiscono le condizioni, fare riferimento alla parte iniziale fittizia, se possibile.

    A tale scopo, utilizzare il browser delle variabili [Variable browser]. In questo modo si garantisce che le denominazioni corrette vengano utilizzate in ogni caso.

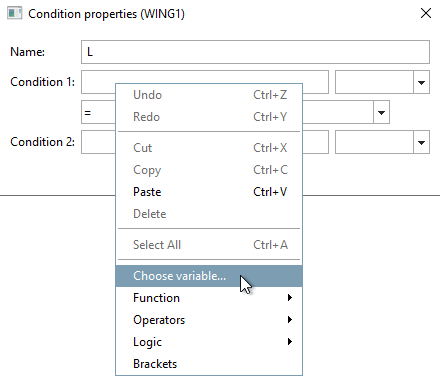

    1. Nel campo di input della condizione 1 [Condition 1], richiamare il comando di menu contestuale Seleziona variabile [Choose variable...]... comando del menu contestuale.

      Figura 7.1032.

      -> Si apre il browser delle variabili [Variable browser].

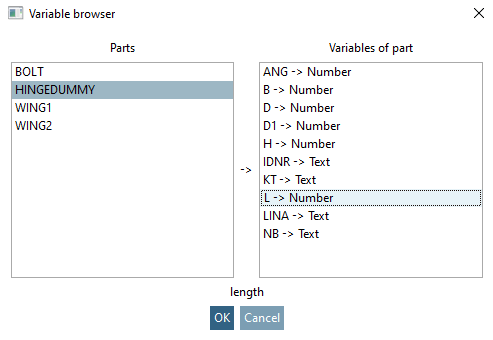

      CERNIERA@L = ALA1@L

      Figura 7.1033. CERNIERA@L = ALA1@L

    2. Determinare la parte nella colonna Parti [Parts] e la variabile nella colonna Variabili della parte [Variables of part].

    3. Ripetere la procedura per la condizione 2 [Condition 2].

      [Nota]Nota

      La condizione 2 [Condition 2] viene automaticamente compilata per impostazione predefinita con la parte e la variabile corrispondenti.

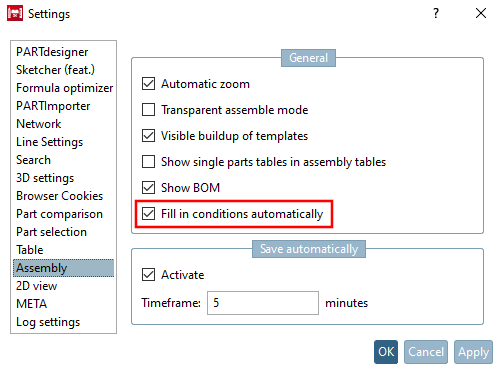

      Se necessario, questo comportamento può essere disattivato tramite Extra-> [Extras] Impostazioni [Settings...]... -> Assemblea [Assembly] -> Compila automaticamente le condizioni [Automatically fill in conditions].

      Figura 7.1034.

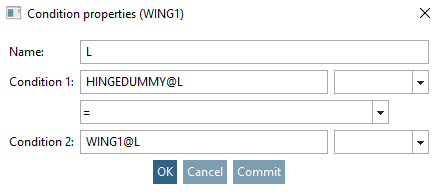

    Risultato:

    Figura 7.1035.

  4. Confermare con OK.

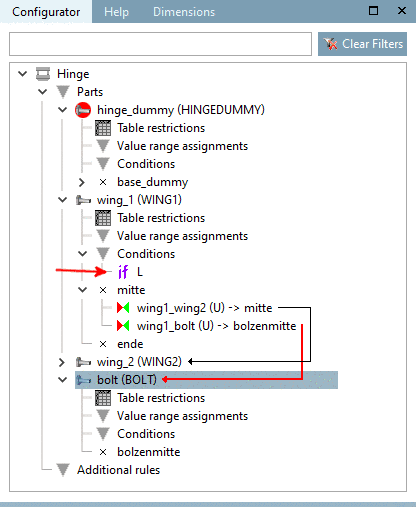

    -> La condizione viene inserita sotto le condizioni con il nome assegnato ed etichettata con "if".

    Figura 7.1036.

  5. Procedere allo stesso modo per le altre condizioni.

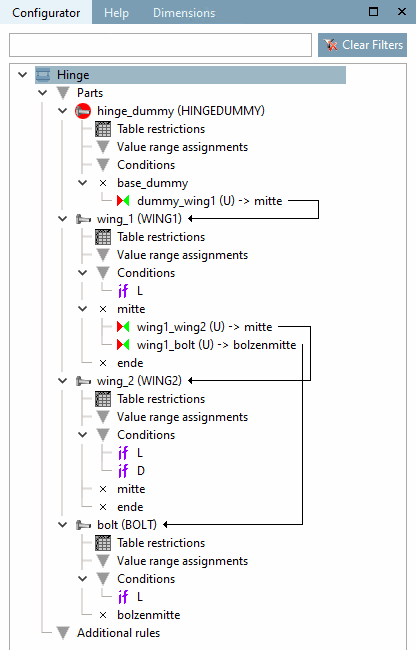

    Tutte le condizioni richieste sono state stabilite

    Figura 7.1037. Tutte le condizioni richieste sono state stabilite
