Quella Feature CableRecursiveComposition ( CNSELEK|8|1 ) contiene il metodo collegamento ricorsivo-gerarchico dei singoli elementi del cavo.

La lettura avviene da sinistra a destra e dall'alto in basso.

L'esempio 1 (per Chiarire la sintassi di CableRecursiveComposition )

Rappresentazione compatta analoga alla voce nel campo.

{Cable_ID|0{CableBundle_ID|1{CableCore_ID|1,CableCore_ID|2,CableShield_ID|SH1
{CableTwist_ID|TW1{CableCore_ID|3,CableCore_ID|4}},CableShield_ID|SH2{CableTwist_ID|TW1
{CableCore_ID|5,CableCore_ID|6}}},CableBundle_ID|2{..}}}

Il cavo _ID|0 è l'elemento radice.

L'elemento radice comprende 2 fasci di cavi.

Il fascio di cavi 1 contiene 6 anime.

I fili 1 e 2 non sono schermati e non sono attorcigliati.

I fili 3 e 4 sono schermati e intrecciati.

Anche i fili 5 e 6 contengono uno schermo e sono anch'essi intrecciati.

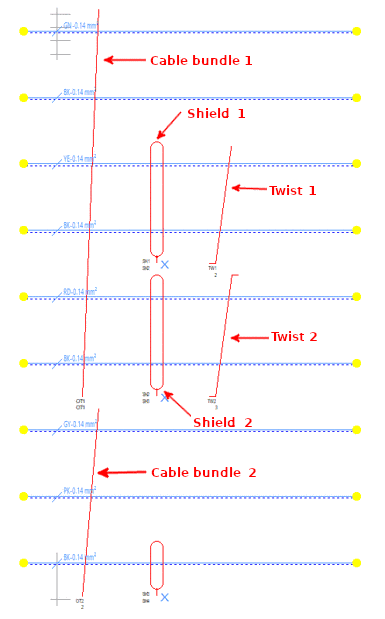

La seguente illustrazione è suddivisa per comprendere meglio la logica della sintassi:

{Cable_ID|0{ CableBundle_ID|1{..} CableBundle_ID|2{..} }} Il contenuto di CableBundle_ID|1{..}: CableBundle_ID|1{ CableCore_ID|1, CableCore_ID|2, CableShield_ID|SH1{..}, CableShield_ID|SH2{..}} Il contenuto di CableShield_ID|SH1{..}: CableShield_ID|SH1{CableTwist_ID|TW1 {CableCore_ID|3, CableCore_ID|4}} Il contenuto di CableShield_ID|SH2{..}: CableShield_ID|SH2{CableTwist_ID|TW1 {CableCore_ID|5, CableCore_ID|6}} Il contenuto di CableBundle_ID|2 viene visualizzato nello stesso modo...

Figura 5.1065.

Esempio 2 (per chiarire la rappresentazione in E3)

La figura seguente mostra un esempio di struttura di un cavo più complesso:

Figura 5.1066. Esempio E3: Albero dei componenti

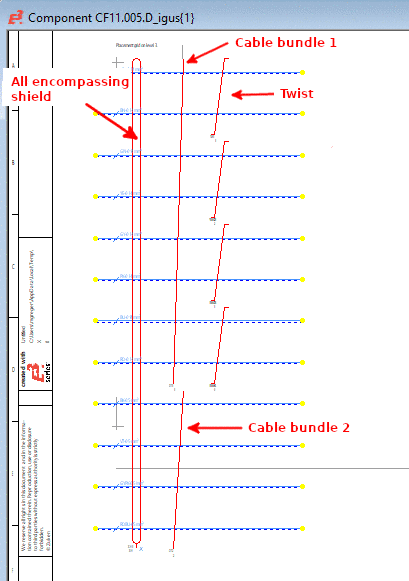

Figura 5.1067. Esempio E3: Componente - Grafico

Le Rivestimento esterno contiene il nome della parte.

Su Nel primo livello, il cavo è costituito da uno schermo onnicomprensivo (SH).

Questi contiene due fasci di cavi denominati 1 e 2.

Il fascio di cavi 1 contiene quattro torsioni denominate 1, 2, 3, 4,

Il fascio di cavi 2 contiene quattro fili non attorcigliati.
