Non appena La funzione Dependent Elements attivato [Mark dependent elements], gli elementi dipendenti nella finestre di ancoraggio corrispondenti. Questo può essere fatto, ad esempio, Base ruotare o disegnare nella cronologia 3D [3D History], ma anche nella Sketch History [Sketch history].

Esempio 1:

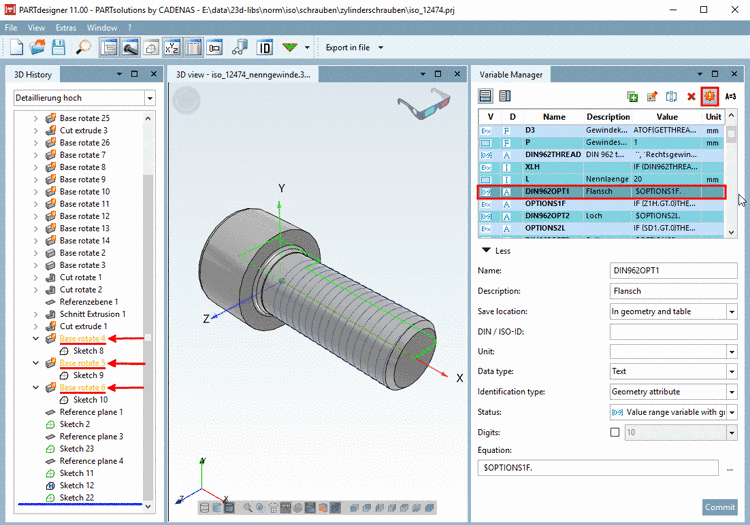

Dopo La selezione delle variabili DIN962OP1 degli elementi interessati viene visualizzata nella cronologia 3D [3D History] . ruotare in cui si verifica questa variabile.

Figura 7.431.

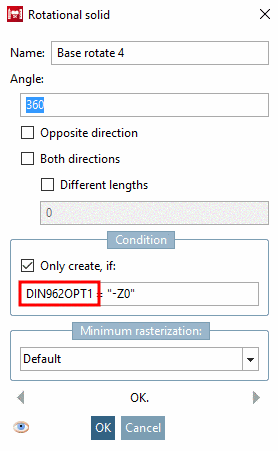

È possibile vedere l'uso delle variabili nella finestra di dialogo aperta Corpo di rotazione [Rotational solid].

Figura 7.432.

Esempio 2:

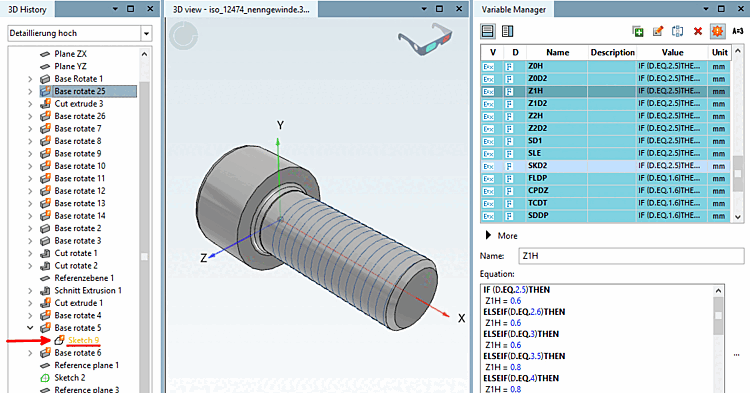

Dopo La selezione delle variabili Z1H lo schizzo interessato diventa gialla nella cronologia 3D [3D History] marcato.

Figura 7.433.

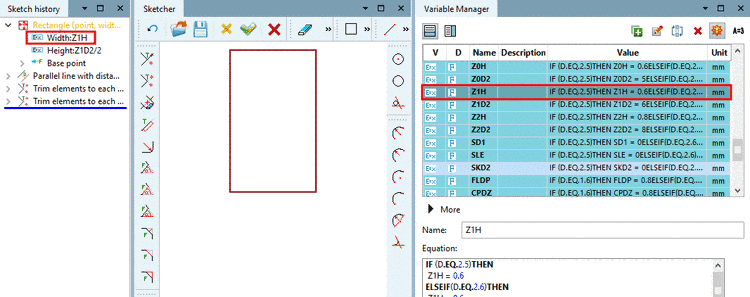

È possibile vedere l'uso delle variabili nella cronologia degli schizzi [Sketch history].

Figura 7.434.
