3.5.4.2.2.4. Classificare il punto di connessione del posizionamento
Procedura per le singole parti

  1. Selezionare il componente da classificare.

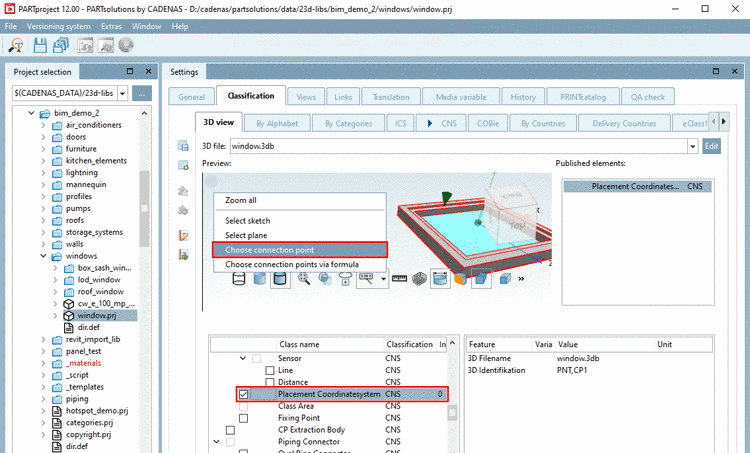

    Selezionare il punto di connessione [Choose connection point] (per la singola parte)

    Figura 3.121.  Selezionare il punto di connessione [Choose connection point] (per la singola parte)

  2. In Impostazioni [Settings], passare alla pagina della scheda Classificazione [Classification] e quindi alla sottopagina Vista 3D [3D view].

  3. Richiamare l'omonima finestra di dialogo utilizzando il comando del menu contestuale Seleziona punto di connessione [Choose connection point].

  4. Selezionare il punto di connessione di posizionamento e confermare con OK.

    -> Si apre l'area di dialogo per gli elementi pubblicati [Published elements].

  5. Attivare la classe Sistema di coordinate di posizionamento nella classificazione CNS.

    -> La classe viene visualizzata sotto gli elementi pubblicati [Published elements].

Procedura per gli assemblaggi

Se si utilizza un assieme, è necessario specificare il punto di connessione da utilizzare (cioè quale singolo pezzo con quale punto di connessione).

[Nota]Nota

Fino alla V11 inclusa, una singola parte dell'assieme doveva essere classificata di conseguenza. A partire dalla V12, il punto di connessione corrispondente può essere reso disponibile a livello di assieme e classificato direttamente a livello di assieme.

Procedere come segue:

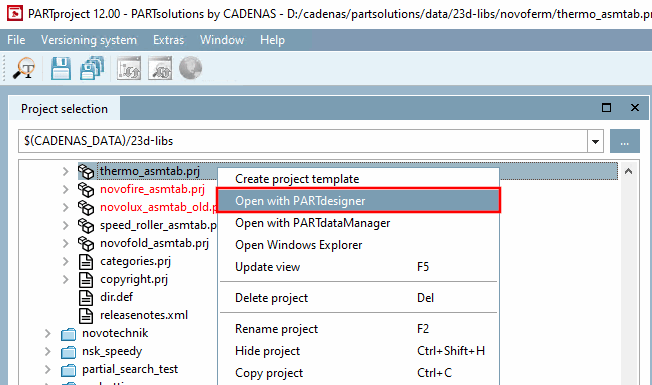

  1. Selezionare il progetto della tavola di montaggio (*asmtab.prj) e fare clic sul comando del menu contestuale Apri con PARTdesigner [Open with PARTdesigner].

    Figura 3.122.

    -> Si apre la configurazione di montaggio.

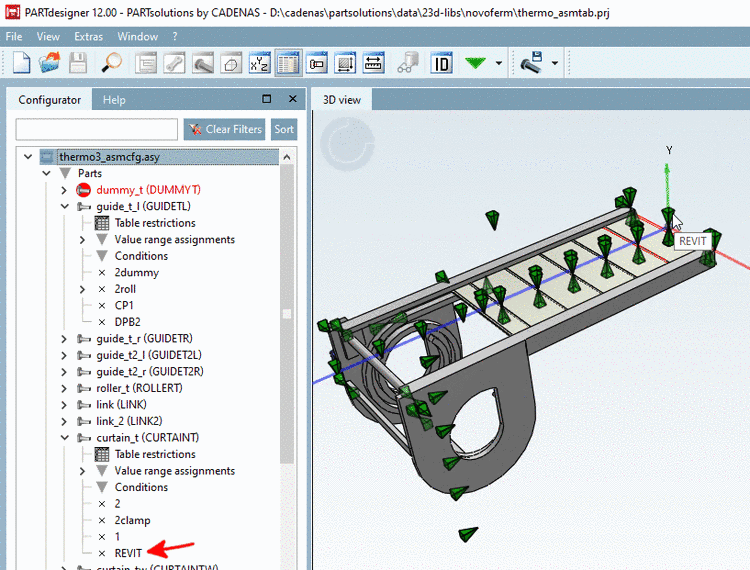

    L'illustrazione mostra il punto di collegamento destinato al posizionamento.

    Figura 3.123. L'illustrazione mostra il punto di collegamento destinato al posizionamento.

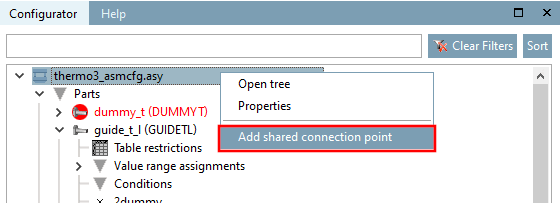

  2. Aprire il menu contestuale del livello principale e fare clic su Aggiungi punto di collegamento alla condivisione [Add shared connection point].

    Aggiungere un punto di attacco per il rilascio [Add shared connection point]

    Figura 3.124.  Aggiungere un punto di attacco per il rilascio [Add shared connection point]

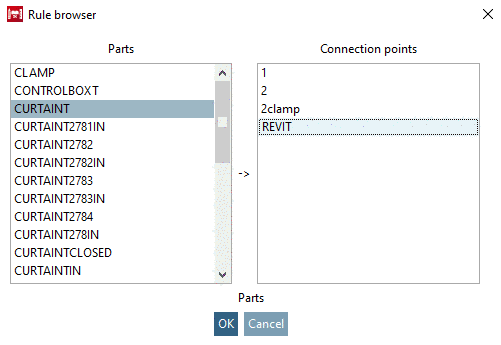

  3. Determinare la parte e il punto di connessione nel browser delle regole [Rule browser].

    Figura 3.125.

    -> È stato aggiunto il punto di attacco per il rilascio.

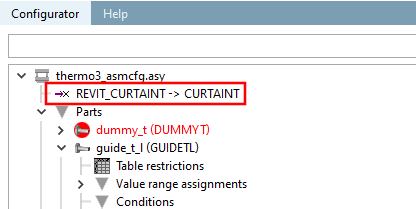

    Punto di collegamento della configurazione (nell'esempio "REVIT_CURTAINT -> CURTAINT")

    Figura 3.126. Punto di collegamento della configurazione (nell'esempio "REVIT_CURTAINT -> CURTAINT")

  4. Salvare la configurazione.

  5. Selezionate il file modello corrispondente (*.asmtpl.prj) e aprite la pagina della scheda Classificazione [Classification] e poi la sottopagina Vista 3D [3D view].

    (Per gli assiemi non viene visualizzato alcun contenuto 3D).

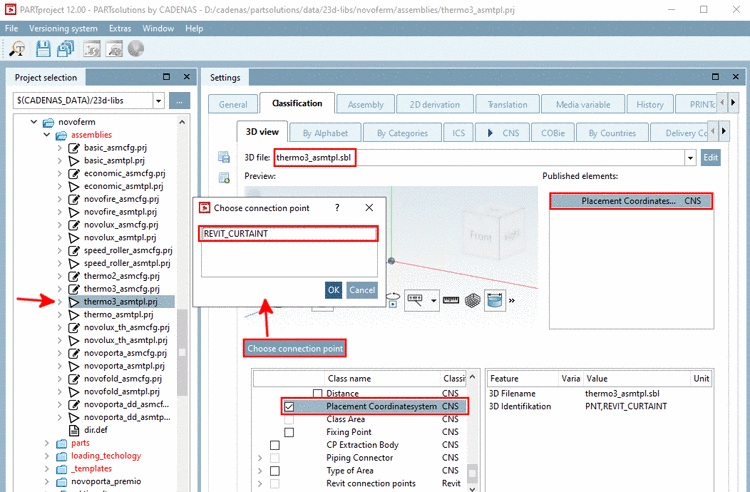

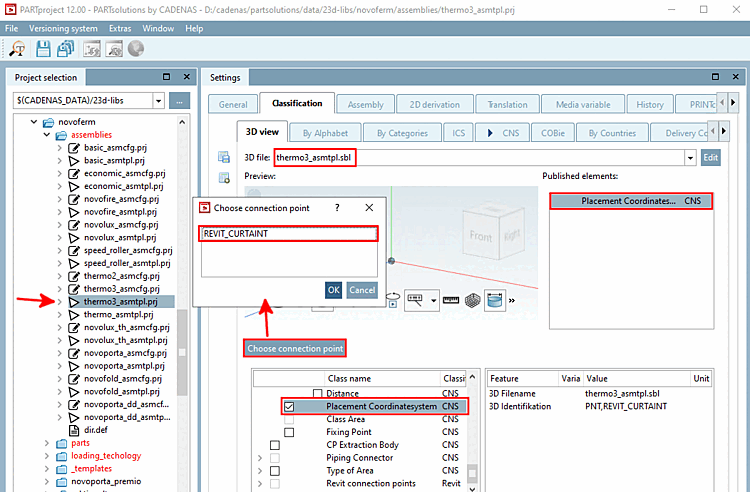

    Selezionare il punto di connessione [Choose connection point] (per il montaggio)

    Figura 3.127.  Selezionare il punto di connessione [Choose connection point] (per il montaggio)

  6. Fare clic sul pulsante Seleziona punto di connessione [Choose connection point].

    -> Il punto di attacco di rilascio viene visualizzato nell'omonima finestra di dialogo.

  7. Selezionare la voce e confermare con OK.

    -> Viene ora visualizzata la nota interfaccia standard per la determinazione degli elementi pubblicati.

  8. Attivare la classe Sistema di coordinate di posizionamento nella classificazione CNS.

    -> La classe viene visualizzata sotto gli elementi pubblicati [Published elements].
