5.12.11.3.2. Collegamenti, simboli funzionali IEC
5.12.11.3.2.1. Connessioni, funzioni, simbologia IEC in eCl@ss
5.12.11.3.2.1.1. Connessioni in eCl@ss Advanced
5.12.11.3.2.1.2. Proprietà fisiche del collegamento
5.12.11.3.2.1.3. Funzioni: proprietà delle connessioni logiche
5.12.11.3.2.1.4. Simbologia IEC

[Nota]Nota

Nei sistemi ECAD, il collegamento tra le coordinate 3D e la rappresentazione simbolica in 2 dimensioni è di fondamentale importanza.

[Nota]Nota

Nella classe CNS_CP|4|3 (Connessione elettrica ), i pin fisici sono collegati ai pin logici dello schema circuitale, in modo da risparmiare il lavoro di collegamento manuale per i componenti opportunamente classificati.

I componenti possono contenere sottocomponenti (=funzioni). Questa connessione (gruppo di funzioni/funzioni) viene trasmessa principalmente nell'ambito di eCl@ss Advanced e quindi anche nella classificazione CNS tramite la classe CNS_CP|4|3 (Connessione elettrica ) -> Feature Connection EclassSymbolMap. Con queste informazioni, un sistema ECAD può distribuire automaticamente i sottocomponenti equivalenti in determinate circostanze, in modo da ottimizzare la lunghezza delle connessioni.

In Di seguito è riportato il processo di classificazione in base ai Phoenix Relaisklemme mit der Best.-Nr. 2964500 :

  1. Impostare di conseguenza i punti di collegamento [Connection points] in PARTdesigner.

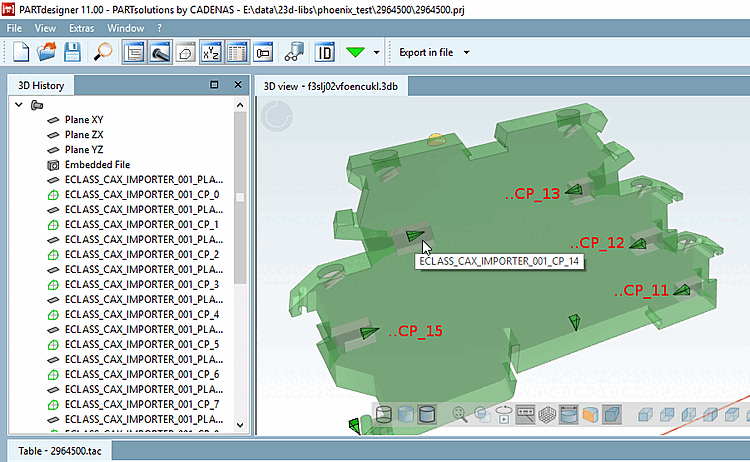

    Punti aggiuntivi da ..CP_11 a ..CP_15

    Figura 5.985. Punti aggiuntivi da ..CP_11 a ..CP_15

  2. Assegnare i punti di connessione alla classe CNS_CP|4|3 (Connessione elettrica ) e assegnare un nome e un identificatore.

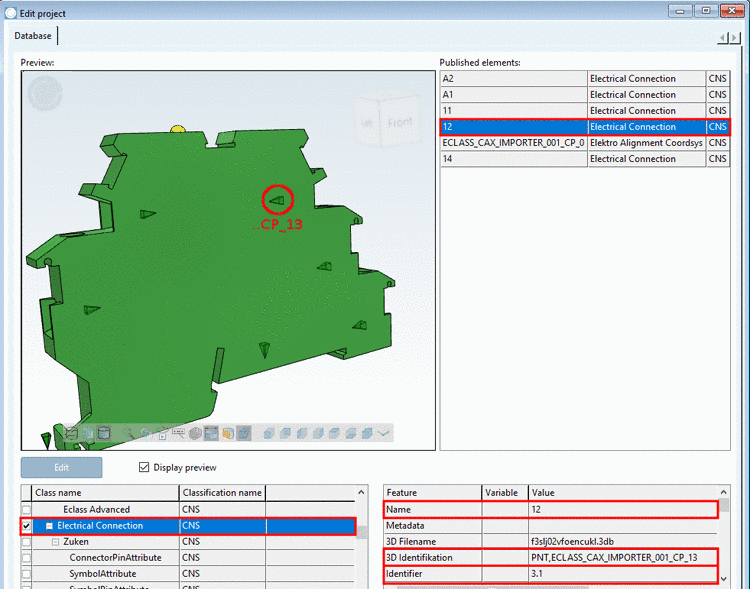

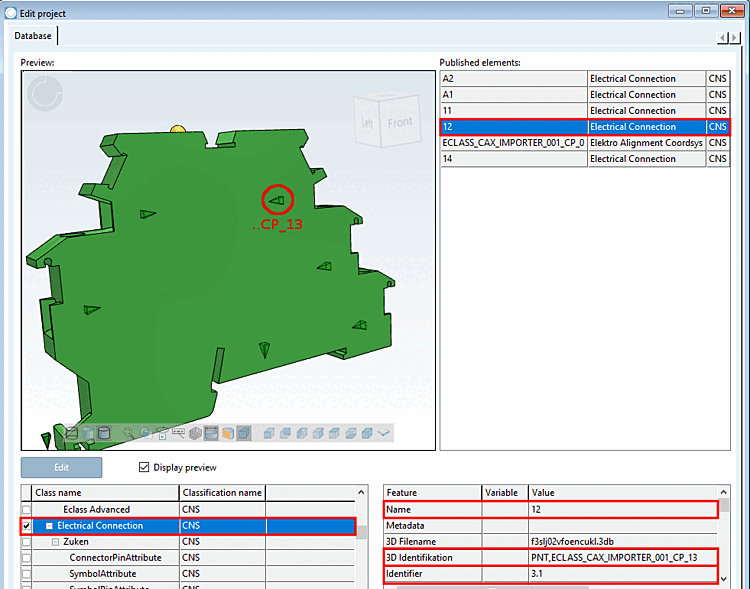

    Nome e identificativo

    Figura 5.986. Nome e identificativo

    L' identificatore (qui nella Figura 3.1) è stato assegnato analogamente alla denominazione in eCl@ss.

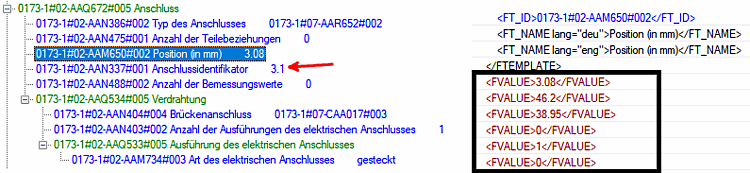

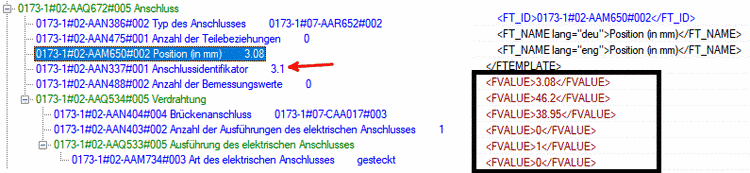

    Identificatore di connessione 3.1

    Figura 5.987. Identificatore di connessione 3.1

    Il nome (qui nella Figura 12) è stato assegnato nello stesso modo dello schema circuitale.

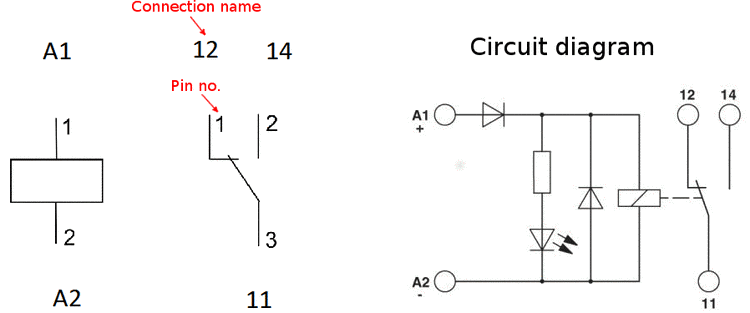

    Confronto con lo schema elettrico della scheda tecnica

    Figura 5.988. Confronto con lo schema elettrico della scheda tecnica

  3. Utilizzare la funzione Connection EclassSymbolMap per determinare il simbolo da utilizzare (identificatore di funzione), la funzione e il numero di pin.

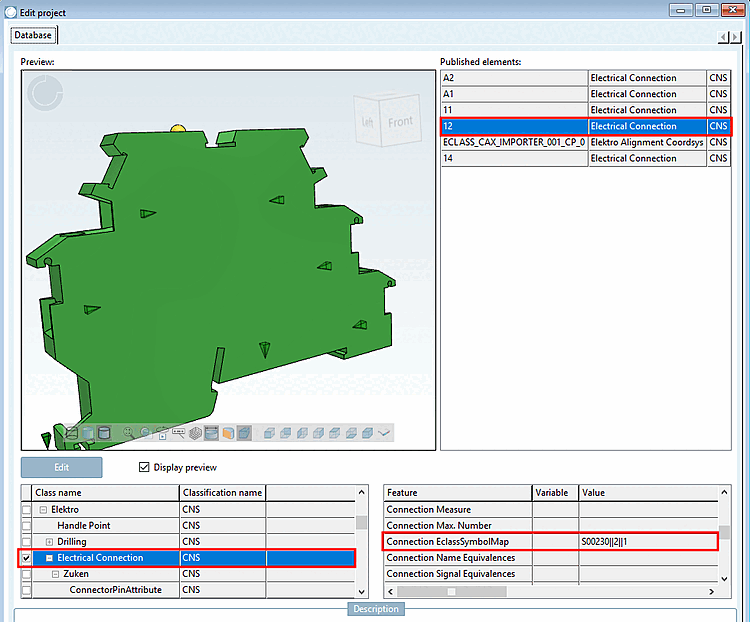

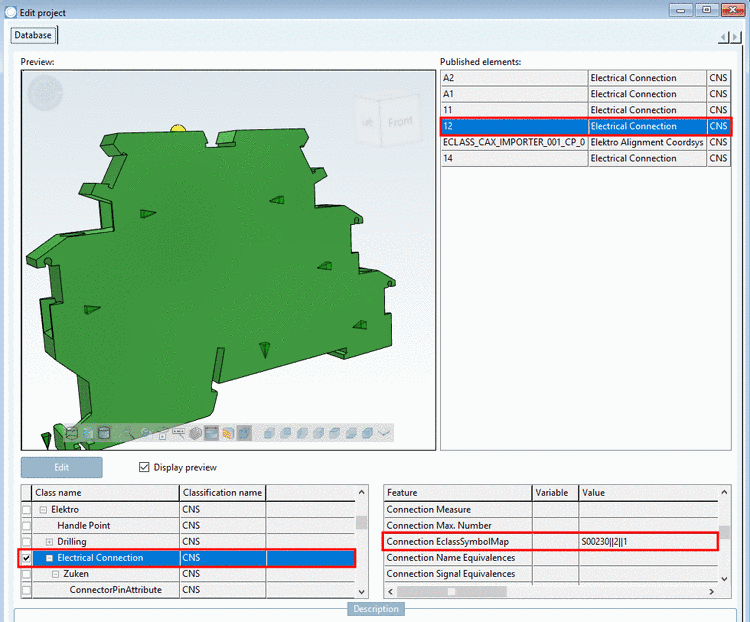

    In questo esempio, Connection EclassSymbolMap ha il valore "S00230||2||1

    Figura 5.989. In questo esempio, Connection EclassSymbolMap ha il valore "S00230||2||1

    La sintassi della funzione Connection EclassSymbolMap è la seguente:

    Funktionskennung || Funktionsnummer || Pin-Nr.

    La stringa corrispondente deve essere trovata per il compito di classificazione specifico. L'esempio che segue mostra la funzione numero 2 e il pin n. 1.

    Esempio:

    S00230           ||       2         ||   1

    Le L'ID funzione S00230 corrisponde a una di commutazione . [52]

    [Nota]Nota

    Gli indici della Connection EclassSymbolMap iniziano da 1 (non da 0).

    [Nota]Nota

    Eseguire la classificazione con attenzione per evitare errori. Le interfacce corrispondenti non hanno modo di verificare la correttezza delle voci della funzione Connection EclassSymbolMap.



[52] Una tabella dei CAx_Funktionssymbole può essere trovata sul sito http://wiki.eclass.eu/wiki/CAx_Funktionssymbole (CADENAS memorizzato internamente nel foglio di calcolo Excel eCl@ss CAx_Funktionssymbole 24.02.2018.xlsx).
