10.4.10.  Vista tecnica

In In questa sezione troverai spiegazioni delle opzioni di impostazione di Vista tecnica [Technical view] .

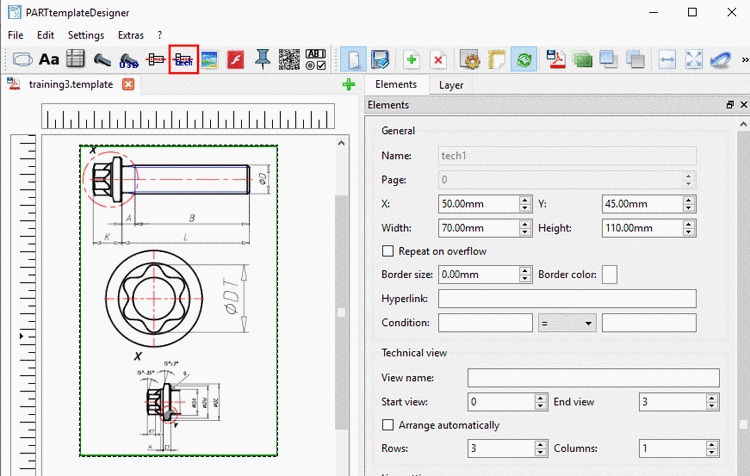

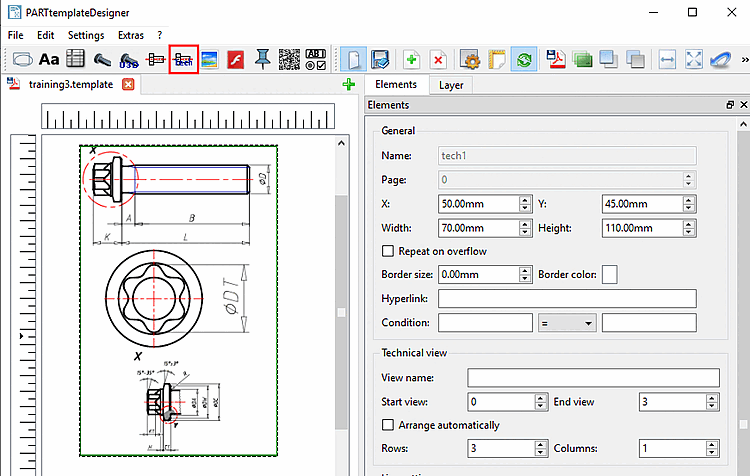

Figura 10.78.

  • Sezione 10.4.2, “Impostazioni generali”G enerale [General]: Vedere .

    [Nota]Nota

    È possibile controllare indirettamente la distanza tra le singole calate tramite la larghezza [Width] o l' altezza [Height] disponibili (vedi figura sopra).

  • Vista tecnica [Technical view]:

    • Nome della vista [View name]:

      Di solito non è consigliabile specificare la vista per nome, poiché il nome può essere diverso per i singoli componenti.

      È meglio inserire le viste tecniche come elenco numerico.

      0,1,2,etc.

      [Nota]Nota

      Il conteggio inizia con 0.

      [Nota]Nota

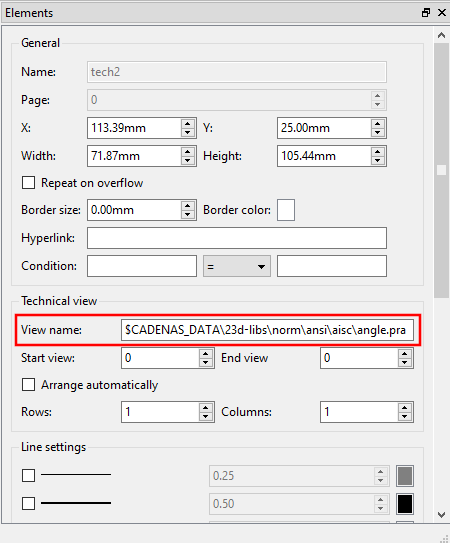

      Alcune procedure guidate richiedono l'integrazione di viste tecniche (*.pra, *.2db, ecc.) che non sono definite nel progetto. In tal caso, inserire direttamente il percorso.

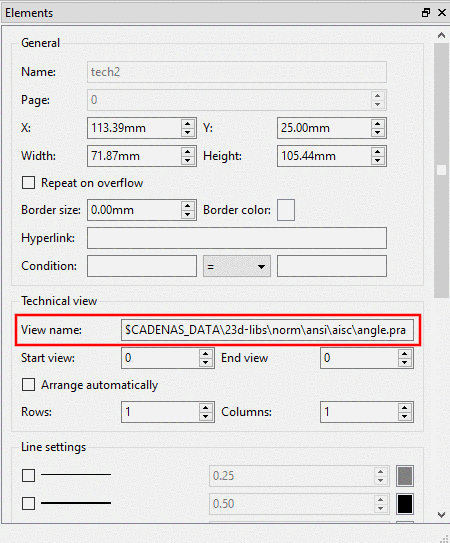

      Figura 10.79.

    • Vista iniziale [Start view] / Vista finale [End view]:

      In alternativa, è possibile specificare un'area. Selezionare il valore per Vista finale [End view] sufficientemente grande in modo che le viste tecniche possano essere visualizzate in ogni caso.

    • Organizzare automaticamente [Arrange automatically]:

      La disposizione automatica segue questa logica:

      • 1 vista: 1 riga, 1 colonna

      • 2 viste: 1 riga, 2 colonne

      • 3 viste: 2 righe, 2 colonne

      • 4 viste: 2 righe, 2 colonne

      • 5 viste 3 righe, 3 colonne

      • ecc.

      Se l'opzione è disattivata, viene utilizzata l'impostazione in Righe [Rows] / Colonne [Columns].

    • Righe [Rows] / colonne [Columns]: Specificare esplicitamente la disposizione.
