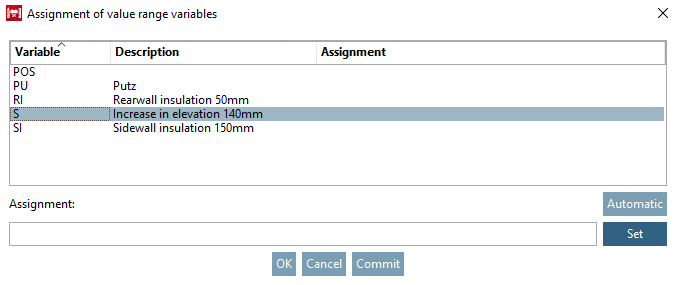

Selezionare la variabile desiderata per la quale si vuole effettuare l'assegnazione.

Figura 7.1114.

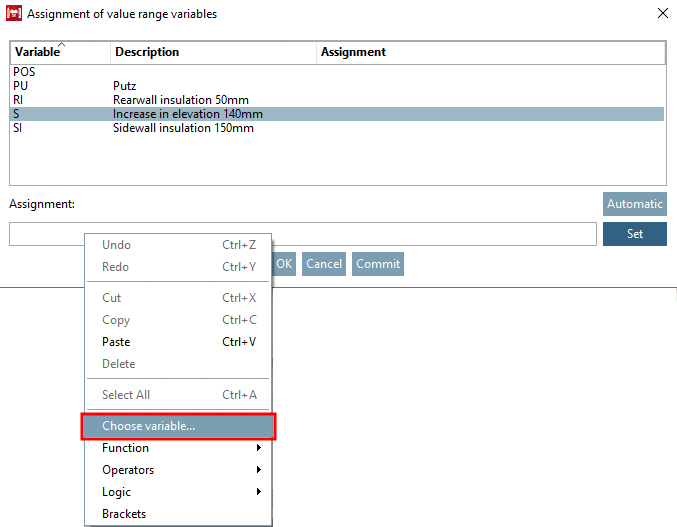

Nel campo di immissione Assegnazione [Assignment], utilizzare il comando del menu contestuale Seleziona variabile [Choose variable...]... per richiamare il browser delle variabili [Variable browser].

Figura 7.1115.

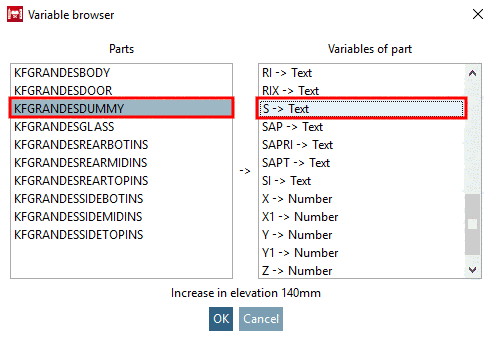

-> Si apre il browser delle variabili [Variable browser].

Figura 7.1116.  Variabili del browser [Variable browser]

Selezionare la parte e la variabile della parte.

Confermare con OK.

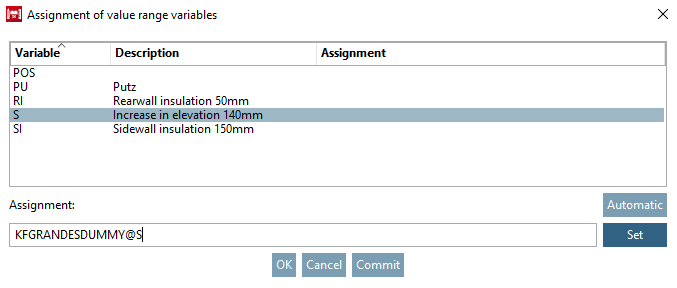

-> La selezione viene visualizzata nel campo di immissione sotto Assegnazione [Assignment].

Figura 7.1117.

Fare clic su Imposta [Set].

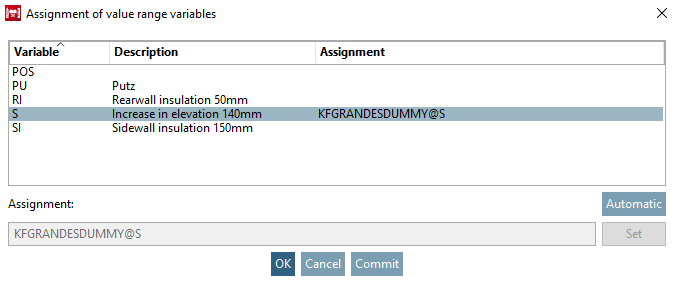

-> L'assegnazione viene inserita nella colonna corrispondente.

Figura 7.1118.

In precedenza, quando si mappavano le variabili dell'intervallo di valori, non si controllava se i tipi di dati di entrambe le variabili corrispondevano.

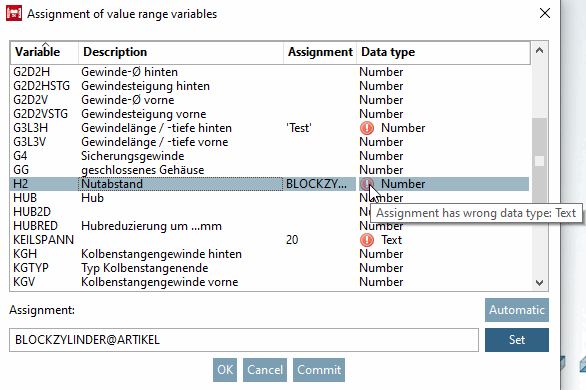

Con la V12.7, un'icona viene visualizzata e il suggerimento mostra che l'assegnazione non è corretta Tipo di dati [Assignment has wrong data type].

Figura 7.1119.

Nota Anche il tipo di dati deve essere corretto di conseguenza per gli assiemi funzionanti.

Effettuare tutte le assegnazioni richieste in questo modo e fare clic su OK.

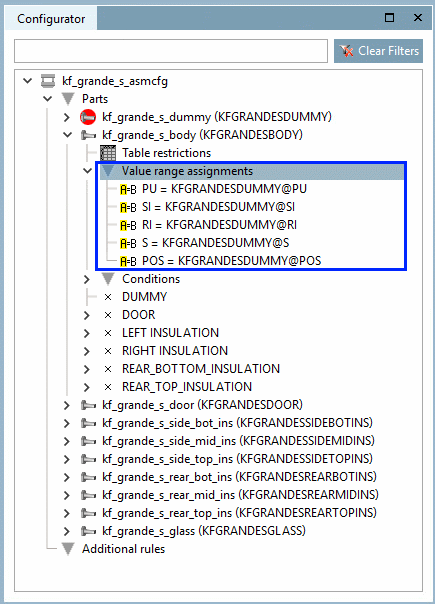

-> Le assegnazioni vengono visualizzate nella finestra di aggancio del Configuratore [Configurator] alla voce di menu Assegnazione campo valori [Value range assignments].

Figura 7.1120.
