Le variabili di alcuni componenti possono essere controllate con intervalli di valori anziché valori fissi. Riconosci nella tabella È variabili dell'intervallo di valori in corrispondenza delle icone corrispondenti (vedere anche Sezione 7.8.13, “ Intervalli di valore ”).

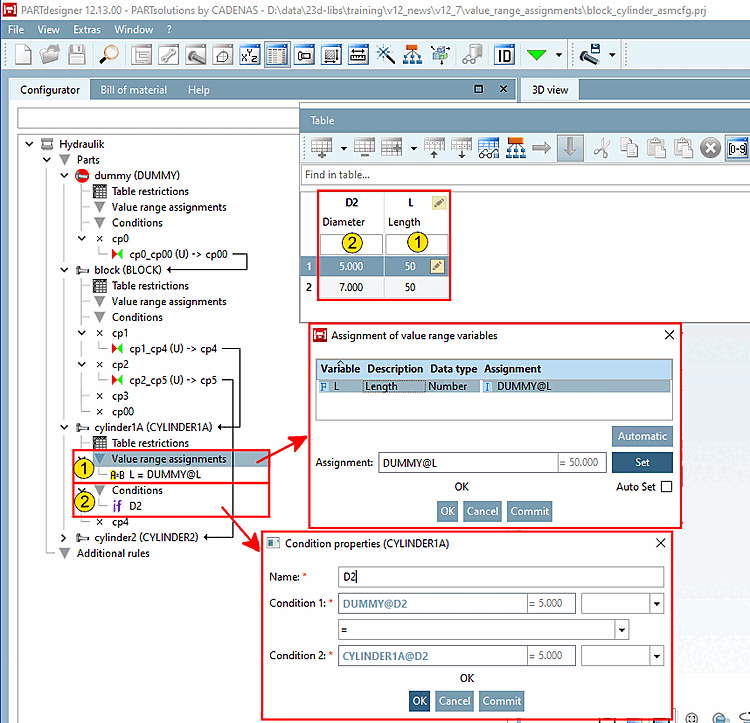

Se un componente con variabili di intervallo di valori ricorre più volte in un assieme, ha senso rendere ogni componente dipendente dagli altri, cioè mappare le variabili di intervallo di valori l'una sull'altra (variabile "L" nella figura seguente).

	Nota
	Per le variabili con status=variabile [Status] con valori fissi [Variable with fixed values], utilizzare invece le condizioni (variabile "D2" nella figura seguente). Figura 7.1109.

Le assegnazioni vengono effettuate nella finestra di aggancio del Configuratore [Configurator], nell'area di dialogo Assegnazione campi di valore [Value range assignments]. Anche se possono essere eseguite manualmente, l'uso della funzione di assegnazione automatica consente di risparmiare molto tempo. È possibile risparmiare una notevole quantità di tempo semplicemente assegnando le variabili dell'intervallo di valori dal componente "dummy".

Con l'aggiunta di ogni altro componente, come il secondo tubo della staffa in questo esempio, i vantaggi della funzione automatica aumentano.

Figura 7.1110. Le variabili dell'intervallo di valori di entrambi i tubi della console possono essere mappate sulle variabili dell'intervallo di valori del componente fittizio.

La seguente illustrazione mostra la relazione tra i campi gialli (variabili dell'intervallo di valori [Value range variables] ) e le singole assegnazioni nel configuratore [Configurator].

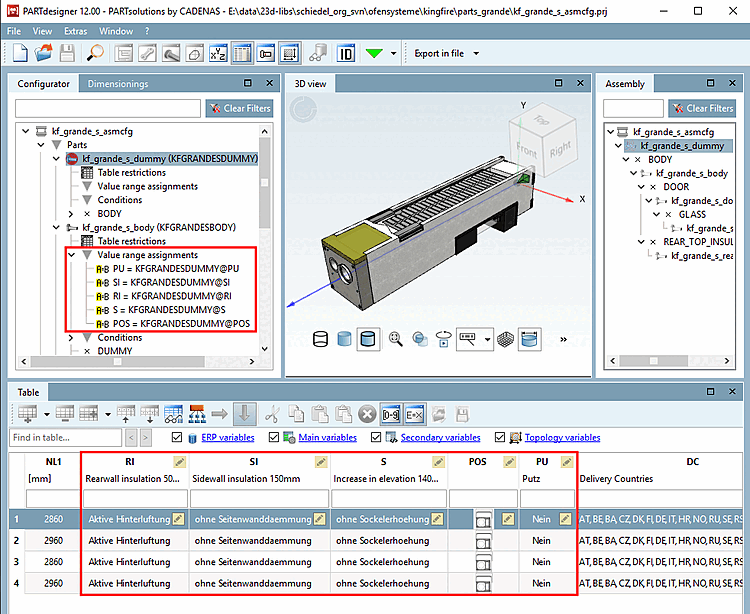

Figura 7.1111. Le variabili PU, SI, RI, S e POS nella parte "kf_grande_s_body" sono rese dipendenti dalle stesse variabili nella parte iniziale "kf_grande_s_dummy".

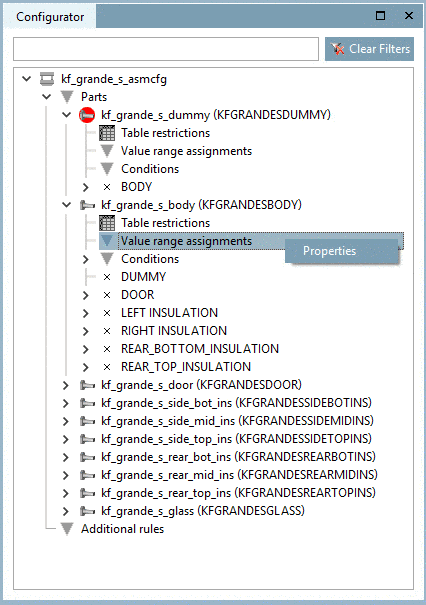

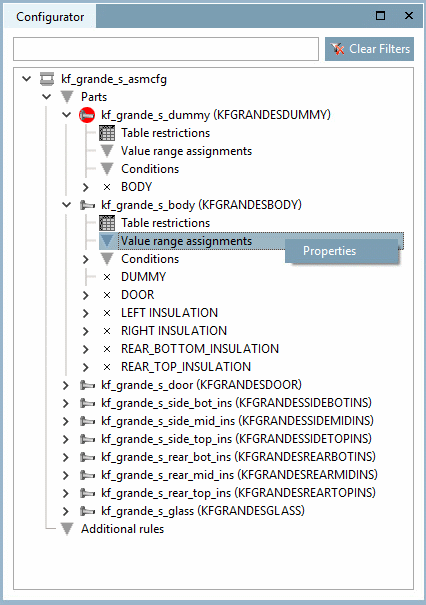

La funzione corrispondente viene richiamata sulla voce Assegnazione dell'intervallo di valori [Value range assignments] tramite il comando del menu contestuale Proprietà [Properties].

Figura 7.1112.

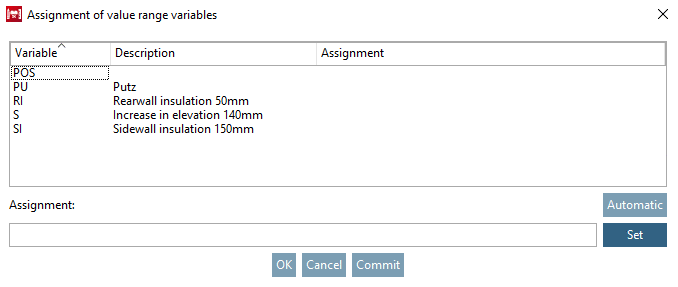

-> Si apre la finestra di dialogo Assegnazione delle variabili dell'intervallo di valori [Assignment of value range variables].

Figura 7.1113.

Le assegnazioni possono ora essere effettuate manualmente o automaticamente. La procedura verrà illustrata con un esempio per ogni caso.
