7.9.6.2.  Asse di rotazione

[Nota]Nota

Un asse di rotazione [Rotation axis] è un prerequisito per la rotazione dello schizzo 2D (comando del menu contestuale Ruota [Rotate...]...). Se questo non è ancora stato definito nello Sketcher, quando si richiama il comando Ruota [Rotate...]... appare il seguente messaggio di errore. Se il comando Ruota non è ancora stato definito nello Sketcher, viene visualizzato il seguente messaggio di errore.

L' asse di rotazione [Rotation axis] è rappresentato da una linea tratteggiata nella vista 3D dello schizzo.

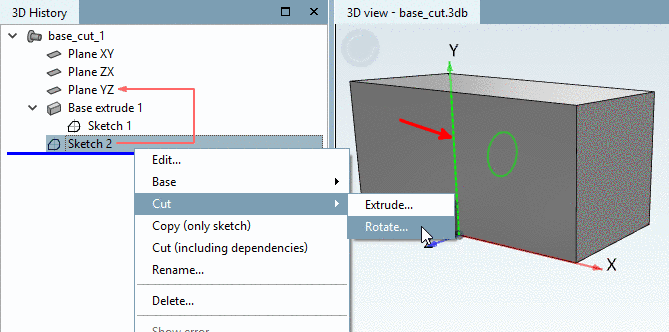

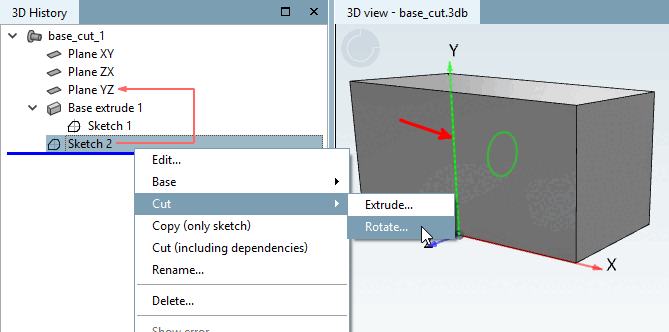

Asse di rotazione caratterizzato da trattini

Figura 7.852. Asse di rotazione caratterizzato da trattini

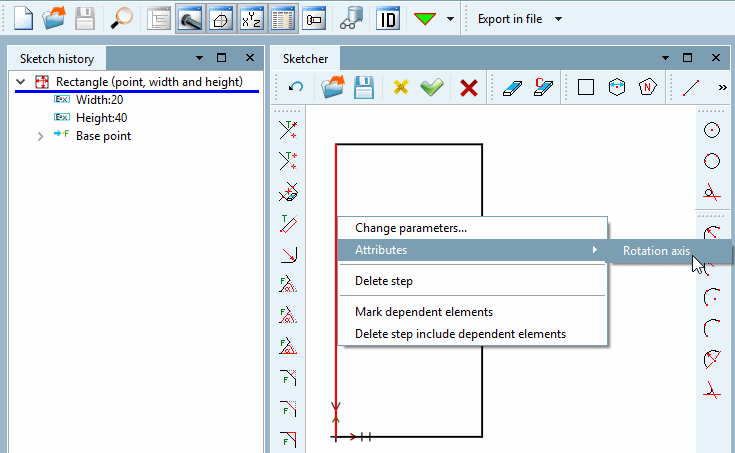

  1. Con il pulsante secondario del mouse, fare clic sulla linea/spigolo che si desidera definire come asse di rotazione.

    -> Si apre il menu contestuale corrispondente.

    Figura 7.853.

  2. Selezionare il comando Attributi [Attributes] -> Asse di rotazione [Rotation axis].

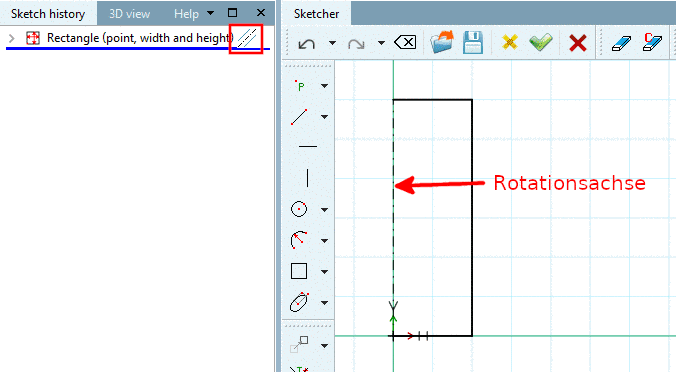

    -> La linea/spigolo inizialmente segnata in rosso appare come un asse tratteggiato e un'icona corrispondente viene visualizzata nella cronologia degli schizzi [Sketch history] accanto alla feature contenente l'asse di rotazione.

    Figura 7.854.

  3. Applicare questa modifica utilizzando lo schizzo OK button.

    -> Lo sketcher 2D è chiuso.

    L' asse di rotazione [Rotation axis] è ora visibile anche nella vista 3D [3D view].
