7.9.3.15.  Strumenti in modalità disegno
7.9.3.15.4.  Attributi -> Inserisci tratteggio
Indietro  Avanti
7.9.3.15.4.  Attributi -> Inserisci tratteggio

Barra degli strumenti "Attributi [Attributes]" -> Tratteggio

Figura 7.831. Barra degli strumenti "Attributi [Attributes]" -> Tratteggio

[Nota]Nota

Disponibile solo in modalità disegno [Drawing].

Tratteggio di inserimento [Insert hatch]

  1. Selezionate l'area da tratteggiare tenendo premuto il tasto Maiusc e il pulsante del mouse e tracciando una cornice intorno ad essa.

  2. Fare clic sul pulsante.

  3. Nella finestra Modifica elemento [Edit element], impostare l' angolo [Angle] (il valore 0 indica 45°!) e la larghezza della griglia [Grid size] (distanza tra le linee di tratteggio).

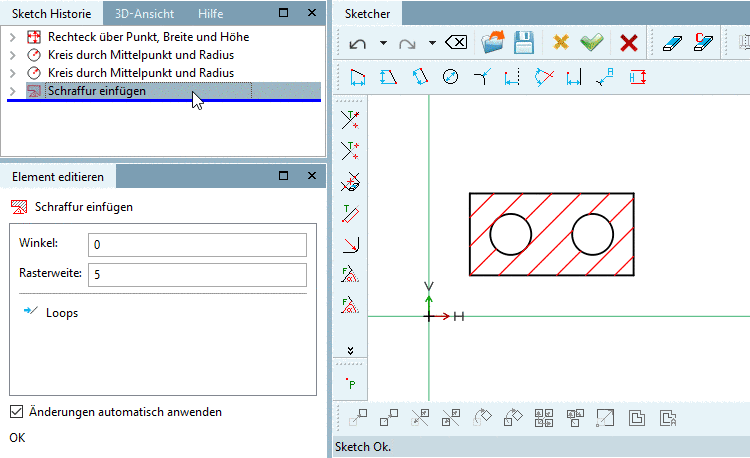

Componente con tratteggio

Figura 7.832. Componente con tratteggio

[Nota]Nota

Solo gli elementi chiusi possono essere schiusi .
