Capitolo 5. Progetto PART

5.15. Inserire i casi d'uso in PARTdataManager / PARTcommunity

I progetti caricati in PARTcloud possono essere collegati tramite un progetto di tipo Assistant e quindi visualizzati in PARTdataManager / PARTcommunity.

Questo vi permette di dimostrare l'uso dei vostri componenti con un progetto di esempio e di collegarvi direttamente al catalogo.

Di seguito viene descritto come incorporare una pagina PARTcloud in PSOL / PCOM.

Creare un nuovo progetto con il tipo di progetto [Project type] Assistant o utilizzare un progetto Assistant [Assistant] esistente.

Figura 5.1515. Progetti di esempio nel Catalogo dimostrativo CADENAS

In della selezione del progetto [Project selection] , l'icona corrispondente visualizzato.
La procedura guidata [Assistant] per il tipo di progetto deve essere visualizzata in Modifica progetto [Edit project] -> Generale [General] -> Generale [General] -> Tipo di progetto [Project type].

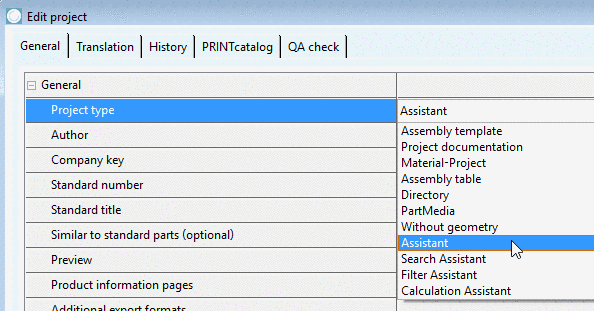

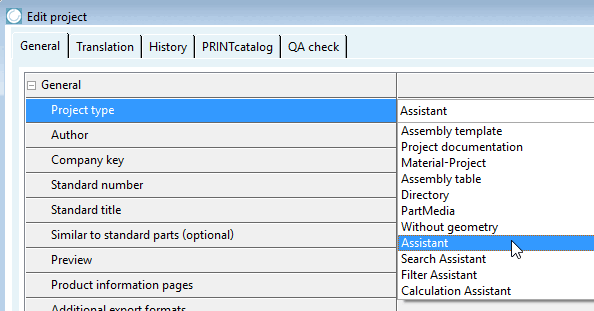

Figura 5.1516. Tipo di progetto [Project type] "Assistente [Assistant]
Richiamare la parte da incorporare in PARTcloud.
Esempio:
```
https://b2b.partcommunity.com/community/partcloud/?
 route=part&name=Idea+No000002&model_id=67101
```

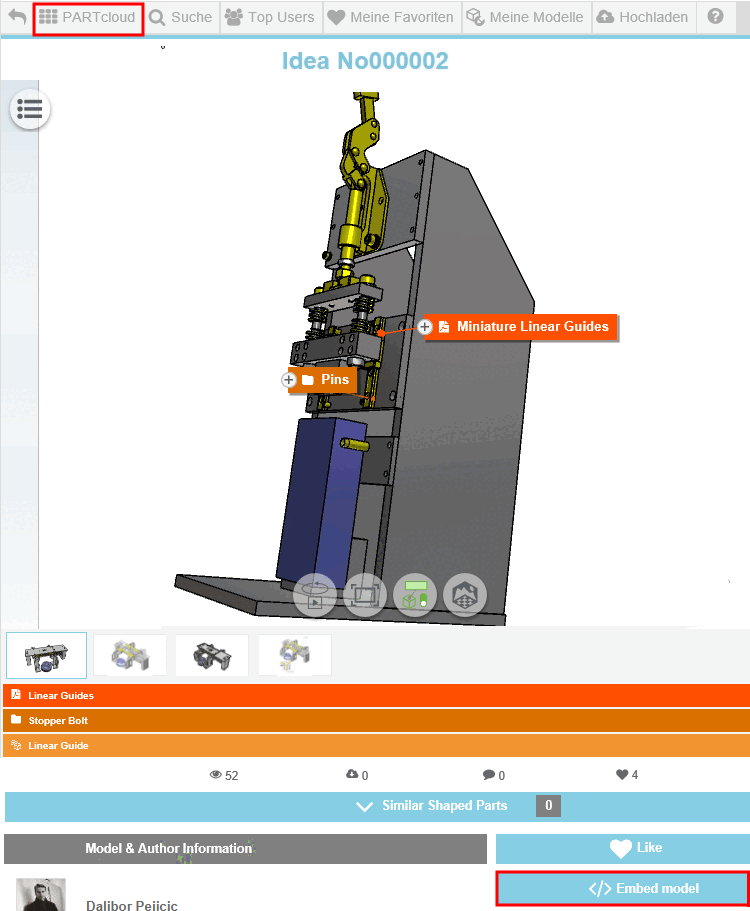

Fare clic sul pulsante </> Incorpora modello.

Figura 5.1517.

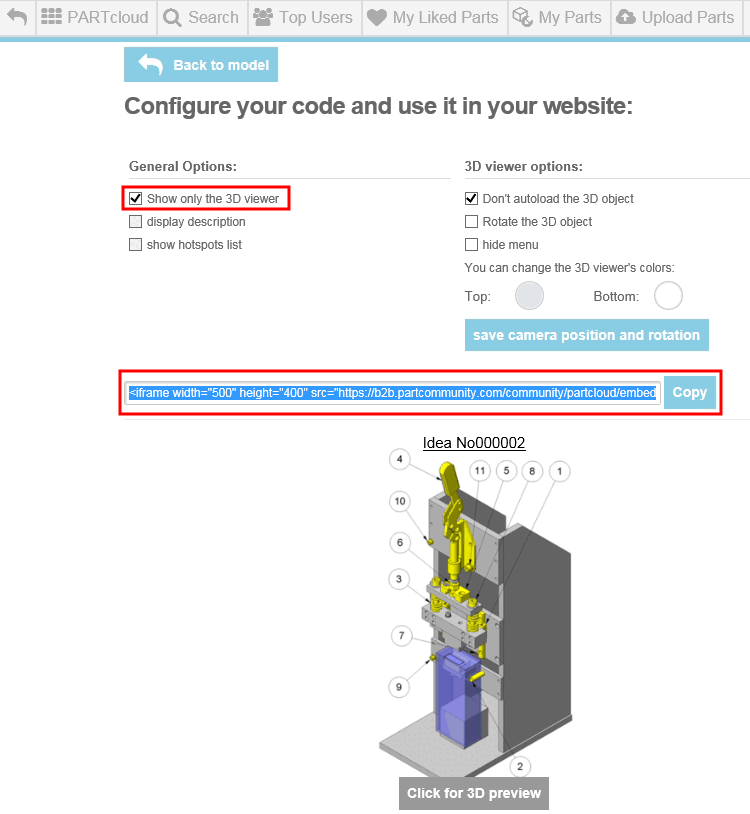

Si apre la pagina "Crea un codice da incorporare nel tuo sito web".

Figura 5.1518.
In Opzioni generali sul lato sinistro, selezionare solo la casella di controllo Mostra solo il visualizzatore 3D. Lasciare le altre impostazioni invariate.
Copiare il codice HTML e utilizzare solo la parte di codice contrassegnata in grigio nell'illustrazione seguente (vedi illustrazione sotto).

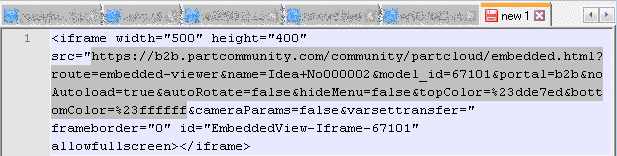

Figura 5.1519. Tag <iframe>
Modificare i seguenti file:
- *.prj
  Creare o modificare di conseguenza le seguenti chiavi.
  - La chiave SERVERPAGE ha come valore forward<xy>.html.

    Nota
    Assicurarsi che il nome del file inserito qui corrisponda effettivamente al file di inoltro utilizzato.
  - La chiave LOCALPAGE ha come valore il INI con lo stesso nome.
    Schema:

    <Name der Projektdatei>.ini
  - La chiave PCOMSERVERPAGE ha come valore La sezione copiata dal tag <iframe> (cfr. sopra).

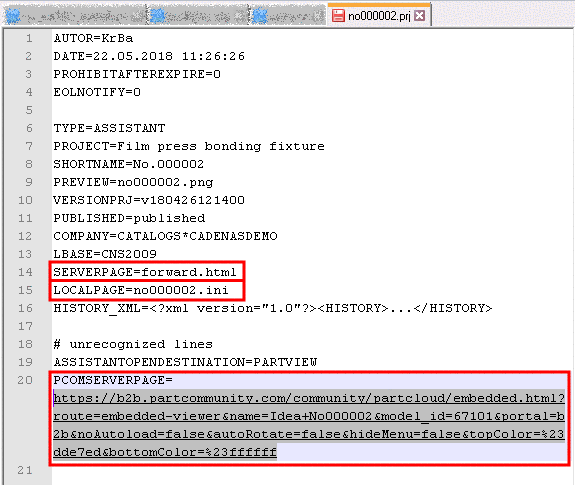

  Figura 5.1520. Esempio di file di progetto

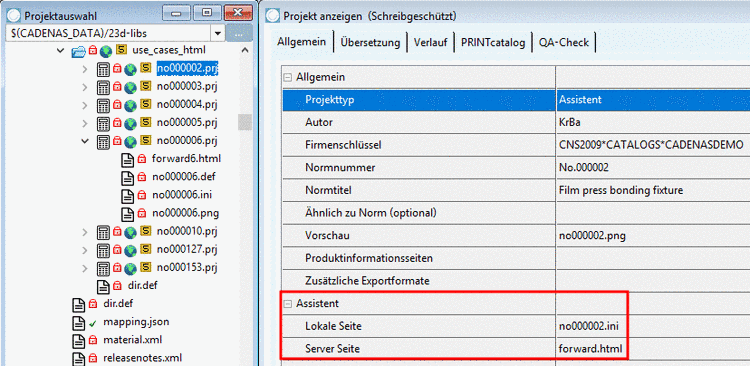

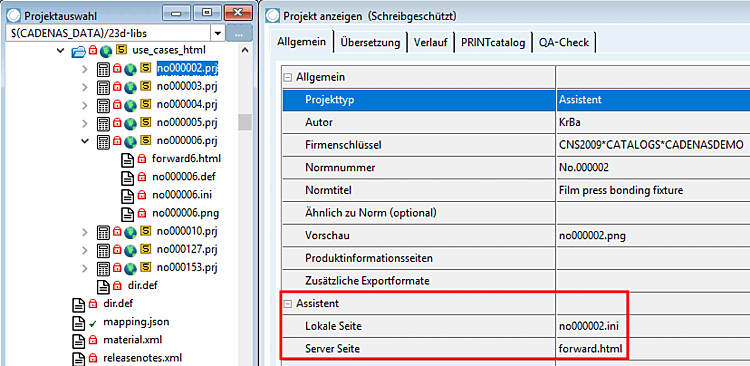

  Una volta a livello di file, le chiavi SERVERPAGE e LOCALPAGE vengono creati, visualizzato nella scheda Generale [General] della sezione Assistente [Assistant] . Questi due Le chiavi possono anche essere modificate qui.

  Figura 5.1521.
- avanti<xy>.html
  Utilizzare sempre un file forward secondo il seguente schema.
  L'attributo window.location ha come valore il dal tag <iframe> (vedi sopra).

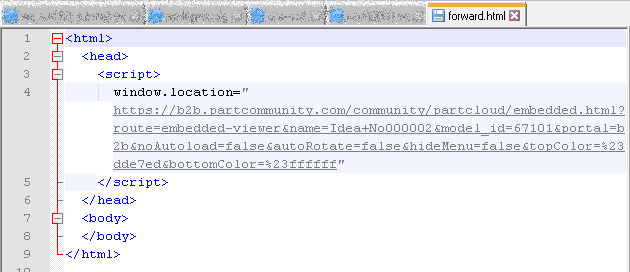

  Figura 5.1522. Esempio di file forward
- *.ini
  Il nome del file ini deve corrispondere al nome del progetto.
  Utilizzare il file ini in modo stereotipato per tutti i progetti, come mostrato.
  La chiave firstdoc ha il valore "forward<xy>.html".

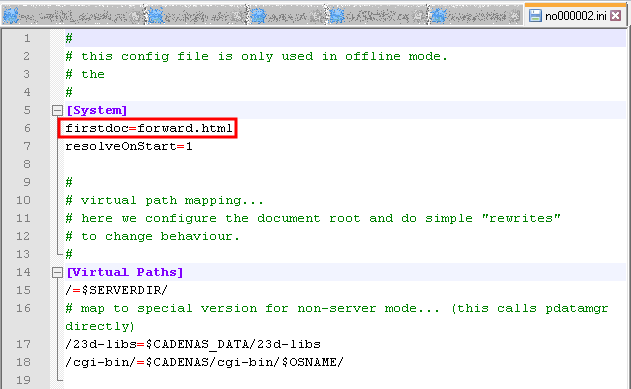

  Figura 5.1523. File Ini
Nota

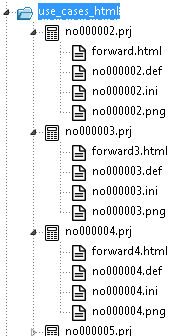

Ogni progetto ha il proprio progetto, il proprio forward e il proprio file ini.

Figura 5.1524.
Dopo che il progetto è stato finalizzato, può essere richiamato in PARTdataManager o caricato sul server SVN e pubblicato LIVE.
1. Il risultato appare così, ad esempio, su PARTcommunity:

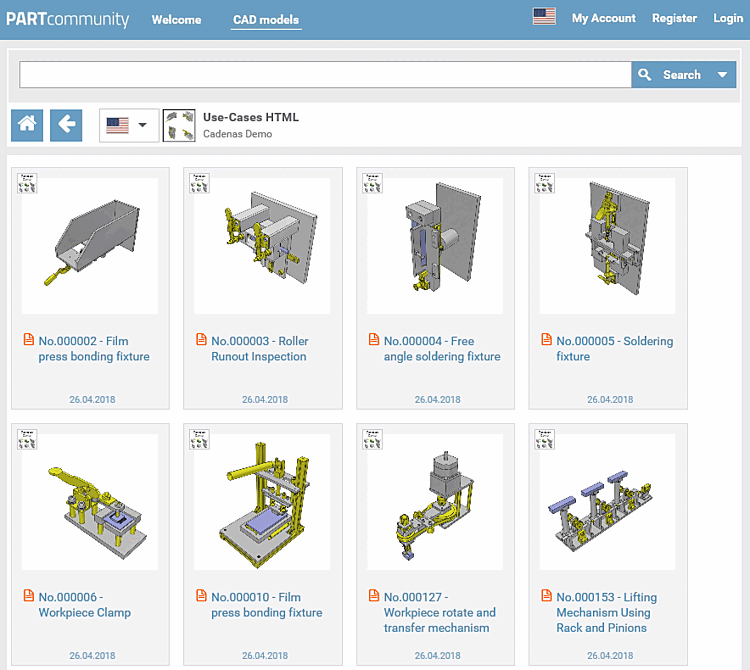

  Figura 5.1525. Directory aperta in PARTcommunity con vari progetti (collegati)

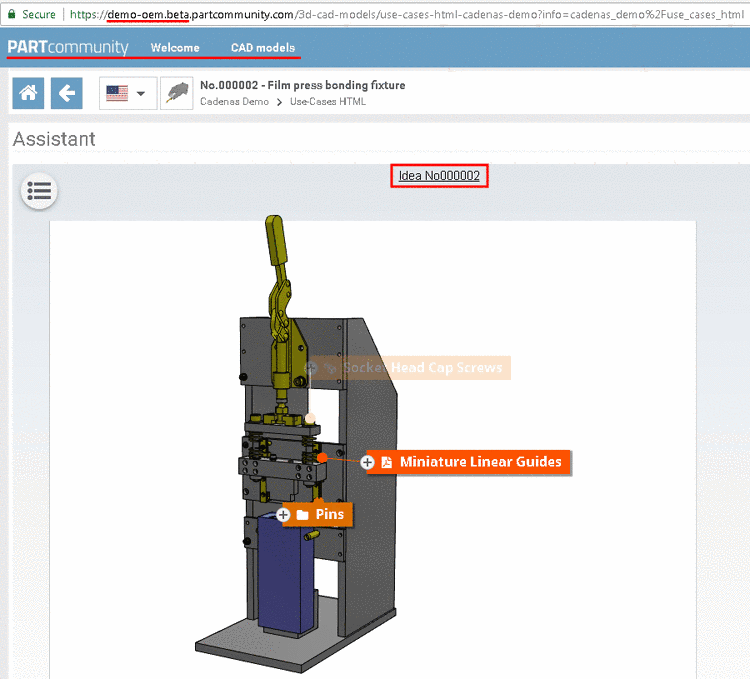

  Figura 5.1526. Progetto aperto in PARTcommunity (link)

  Fare clic sul link in alto per aprire il progetto in PARTcloud.

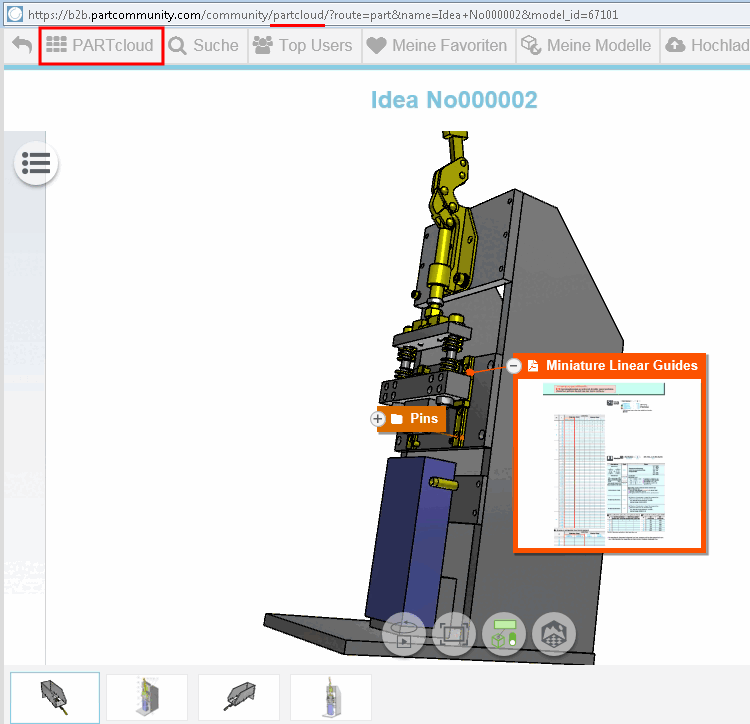

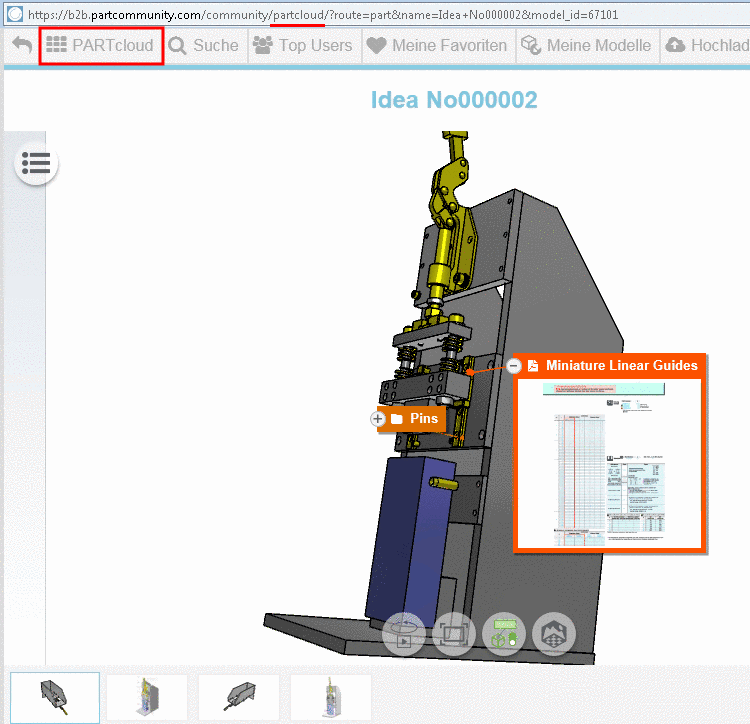

  Figura 5.1527. Progetto aperto in PARTcloud
2. Ecco come appare il risultato nel PARTdataManager:

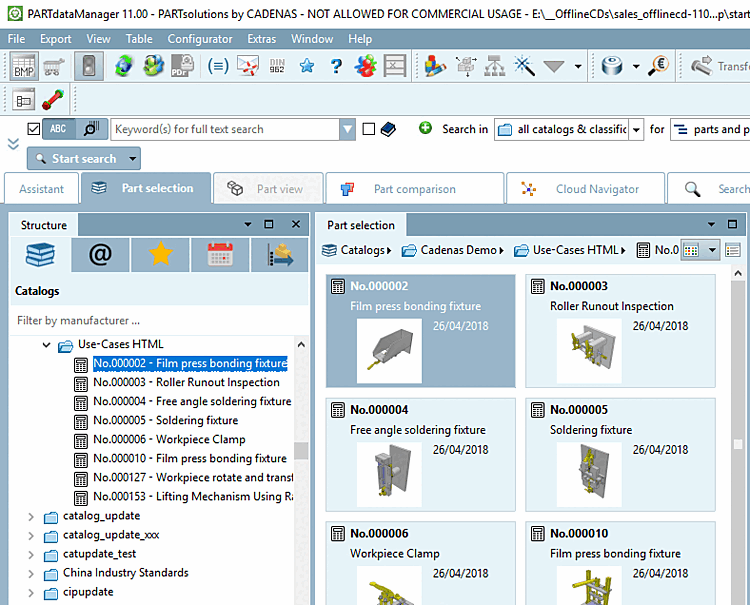

  Figura 5.1528. Directory aperta in PARTdataManager con vari progetti (collegati)

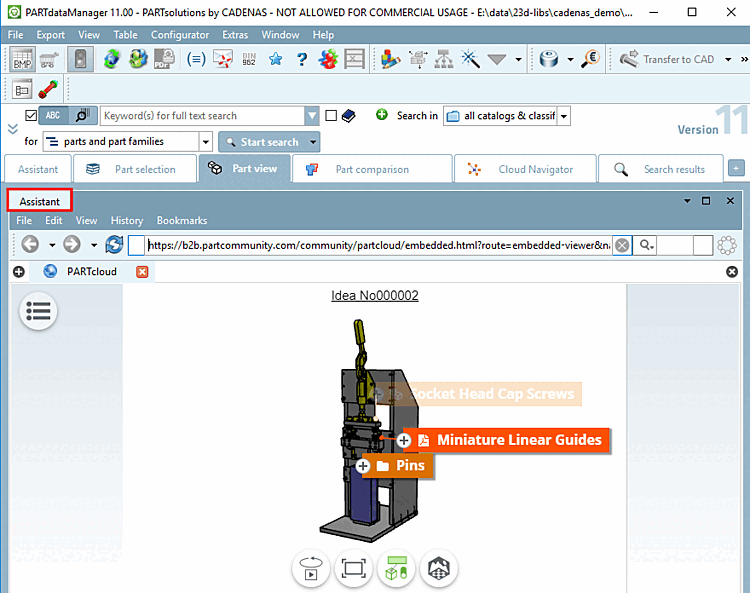

  Figura 5.1529. Progetto aperto in PARTdataManager (collegato)
