Quella Mappatura tra le funzioni NX e le funzioni PSOL si trova nel file di configurazione ifugnx.cfg nel seguente Blocchi:

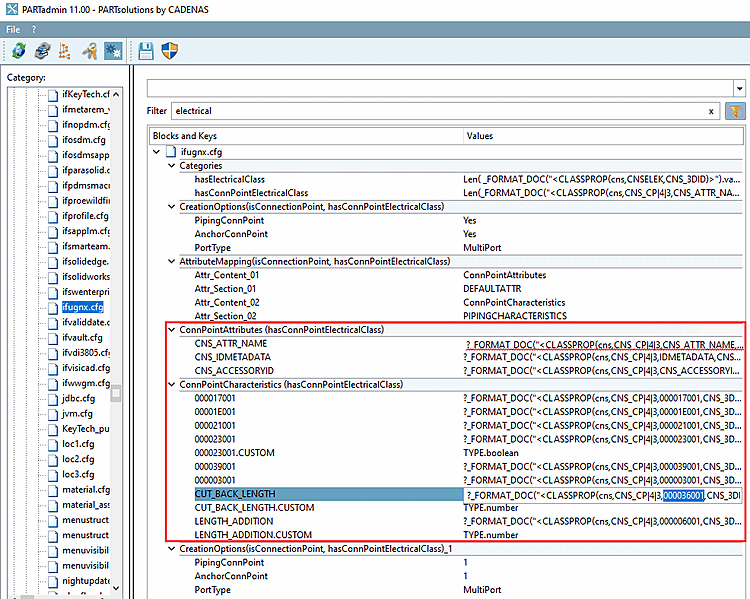

Figura 5.1274. Esempio: mappatura tra la caratteristica NX "CUT_BACK_LENGTH" e la caratteristica PSOL "000036001".

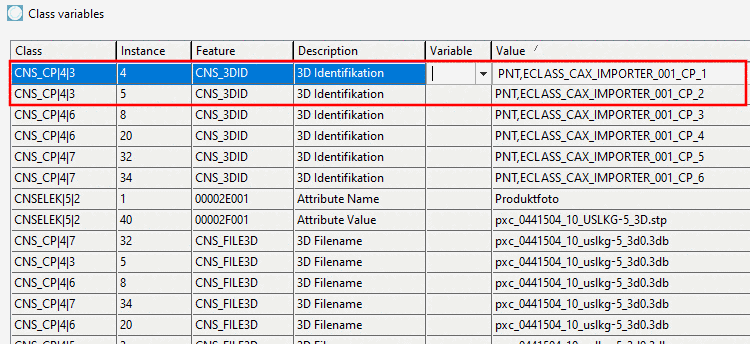

Le caratteristiche della classe CNS_CP|4|3 (Connessione elettrica) sono elencate nella finestra di dialogo Variabili della classe [Class variables].

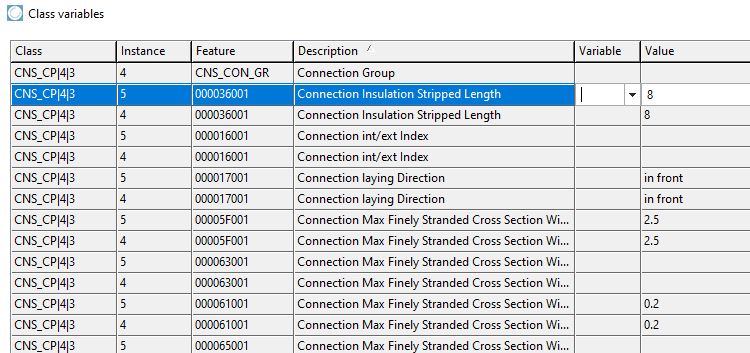

Figura 5.1275. Esempio: la caratteristica NX "CUT_BACK_LENGTH" corrisponde alla caratteristica PSOL "000036001" (Connection Insulation Stripped Length).

I dati dei terminali delle singole sottoporta di una multiporta, come i punti di connessione e i nomi, sono disponibili per Routing Electrical.

Figura 5.1276.
