7.23.2.  Controllare la parte

Ispezionare la parte [Test part] verifica l'integrità del componente in modo che un Esportazione senza errori nei vari sistemi CAD garantita è.

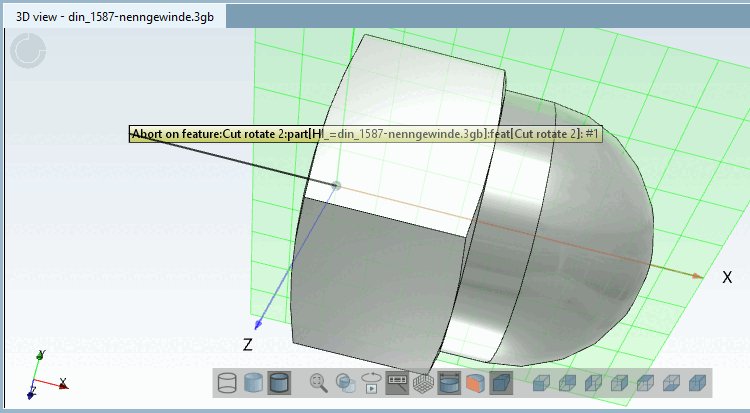

Se si verificano problemi, questi vengono immediatamente documentati nella vista 3D del componente (vedi figura).

Figura 7.1396.

[Nota]Nota

La geometria viene controllata di nuovo in Testmeta, ma a quel punto altre geometrie sono solitamente riferite a questa geometria errata. Il tempo necessario per la correzione è quindi considerevole.

È quindi consigliabile controllare la geometria dopo ogni schizzo e ogni estrusione o taglio.

Controllare anche le varianti dopo ogni aggiunta. (Una modifica della linea è in realtà sufficiente per determinare se la geometria è ancora valida, ad esempio. I contorni chiusi potrebbero dissolversi perché sono stati tagliati in modo errato).

  1. Fare clic su Controlla parte [Test part].

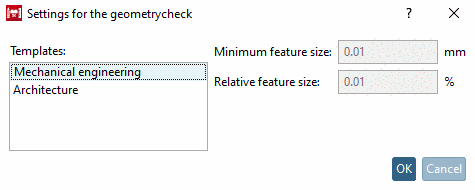

    -> Si apre la finestra di dialogo Impostazioni per la verifica della geometria [Settings for the geometry check].

    Figura 7.1397.

  2. Assicurarsi di selezionare il modello appropriato. Viene utilizzato per impostare la dimensione minima [Minimum feature size] e la dimensione relativa [Relative feature size] dell' elemento [Minimum feature size].

    Le parti di ingegneria meccanica [Mechanical engineering], ad esempio, non devono essere testate con l'impostazione Costruzione [Architecture]. Le parti BIM, invece, devono essere testate con la costruzione [Architecture], in modo da evitare problemi di esportazione in Revit, ad esempio perché gli elementi sono < 1,4 mm.

    • Ingegneria meccanica [Mechanical engineering]

    • Costruzione [Architecture] (BIM/Architettura)

  3. Fare clic su OK.

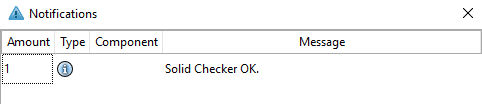

    -> Nella finestra di aggancio Notifiche [Notifications] viene visualizzato un messaggio corrispondente.

    Figura 7.1398.

Sezione 7.9.8, “Evitare i problemi ”Vedi anche .
