7.9.3.13.  Modifica -> Ritaglia (parte 2)

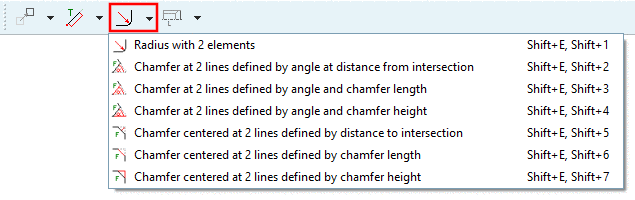

Modifica [Modify] -> Ritaglia [Trim] raggruppati (parte 2)

Figura 7.751.  Modifica [Modify] -> Ritaglia [Trim] raggruppati (parte 2)

Creare il filetto

  • Arrotondamento su 2 elementi [Radius with 2 elements]

    Creare un filetto tra due linee.

    Esempio 1

    1. Selezionare la prima riga/circolo [Select first line/circle]

    2. Selezionare la seconda linea/circonferenza [Choose second line/circle]

      -> Un arco è collegato al cursore.

    3. Seleziona raggio [Choose radius]: determina il raggio [Radius] dell'arco posizionando il cursore del mouse.

    4. Se necessario, regolare il raggio [Radius] esatto nella finestra Modifica elemento [Edit element].

    Il segmento di cerchio tocca le linee tangenzialmente.

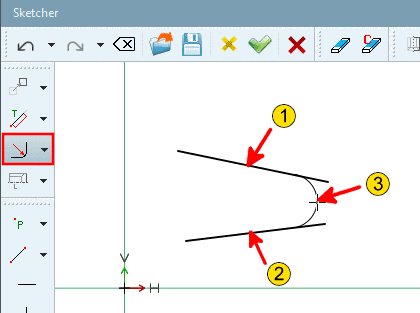

    Arrotondamento su 2 elementi [Radius with 2 elements]

    Figura 7.752.  Arrotondamento su 2 elementi [Radius with 2 elements]

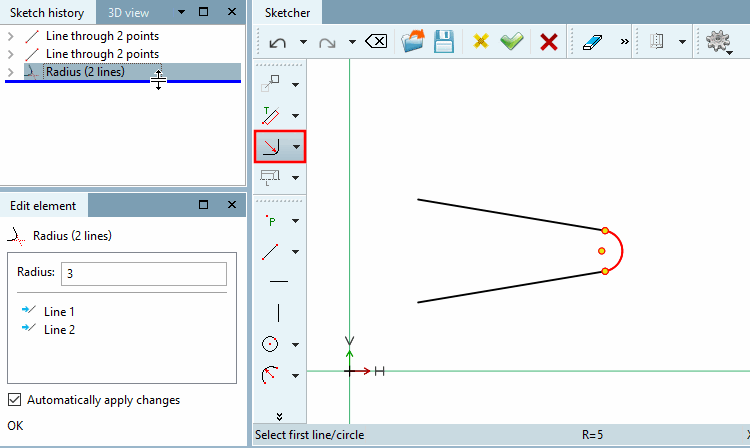

    Arrotondamento su 2 elementi [Radius with 2 elements] - Raggio [Radius]: 3

    Figura 7.753.  Arrotondamento su 2 elementi [Radius with 2 elements] - Raggio [Radius]: 3

    Esempio 2

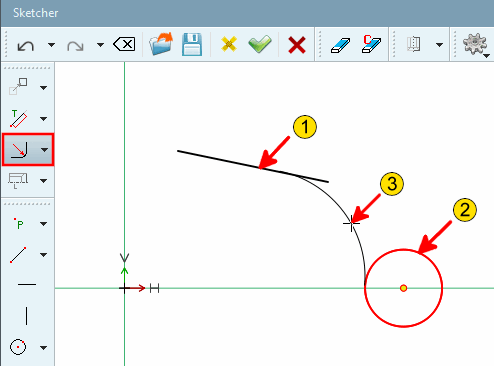

    Arrotondamento su linea e cerchio

    Figura 7.754. Arrotondamento su linea e cerchio

[Nota]Nota

Oltre alla modifica nello schizzo, è disponibile anche un'opzione semplificata per la creazione di filetti nella finestra 3D. Sezione 7.6.2.11, “ Miscelare (aggiungere smusso/arrotondamento...) ” Vedere .

Creare smussi

  • smusso a 2 linee attraverso angoli e distanze Intersezione [Chamfer at 2 lines defined by angle at distance from intersection]

    Smusso tra 2 linee, regolabile tramite l' angolo [Angle] rispetto alla prima linea selezionata o una distanza [Distance] definita come mostrato nell' illustrazione sottostante.

    1. Selezionare l'inizio dello smusso sulla prima riga [Choose chamfer start on first line]

    2. Selezionare l'estremità smussata sulla seconda riga [Choose chamfer end on second line]

      Figura 7.755.

      Figura 7.756.

    3. Determinare la distanza [Distance] e l' angolo [Angle] esatti nella finestra Modifica elemento [Edit element].

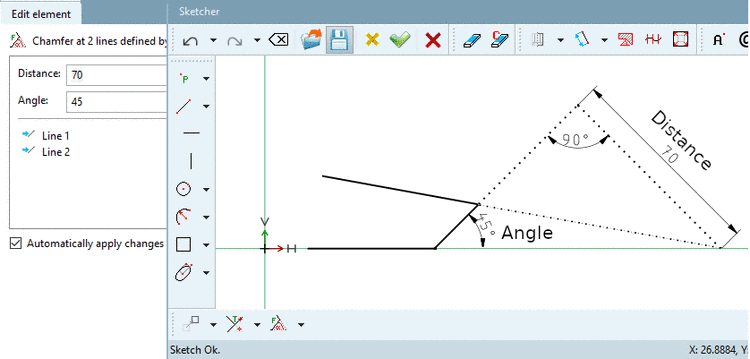

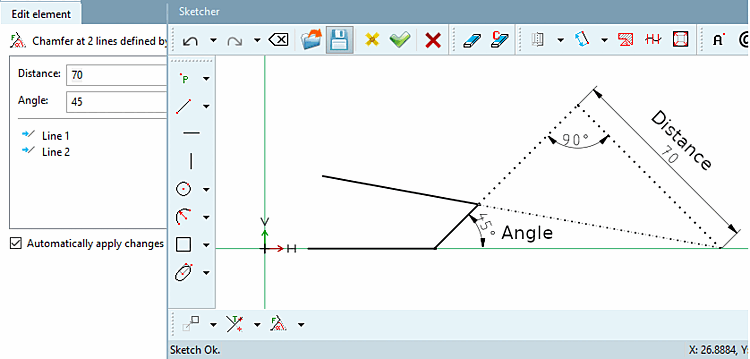

    Smusso su 2 linee tramite angolo e distanza dal punto di intersezione [Chamfer at 2 lines defined by angle at distance from intersection]

    Figura 7.757.  Smusso su 2 linee tramite angolo e distanza dal punto di intersezione [Chamfer at 2 lines defined by angle at distance from intersection]

  • Smusso su 2 linee su angolo e lunghezza smusso [Chamfer at 2 lines defined by angle and chamfer length]

    Smusso tra 2 linee, "regolabile" tramite l'angolo rispetto alla prima linea selezionata (in senso antiorario) e la lunghezza dello smusso.

    Esempio 1

    1. Selezionare l'inizio dello smusso sulla prima riga [Choose chamfer start on first line]

    2. Selezionare l'estremità smussata sulla seconda riga [Choose chamfer end on second line]

      Figura 7.758.

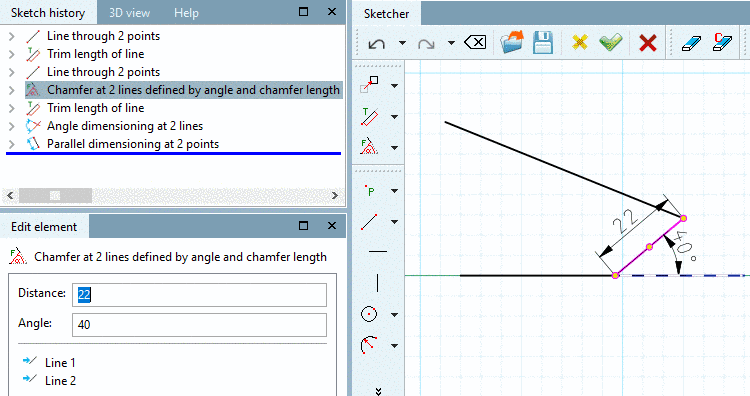

    3. Determinare la distanza [Distance] (lunghezza dello smusso) e l' angolo [Angle] nella finestra Modifica elemento [Edit element].

      Figura 7.759.

    Esempio 2 (le righe sono cliccate in ordine inverso)

    1. Selezionare l'inizio dello smusso sulla prima riga [Choose chamfer start on first line]

    2. Selezionare l'estremità smussata sulla seconda riga [Choose chamfer end on second line]

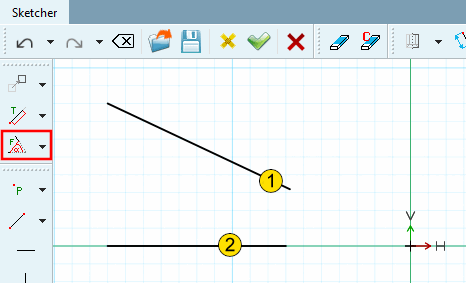

      Inizio e fine dello smusso

      Figura 7.760. Inizio e fine dello smusso

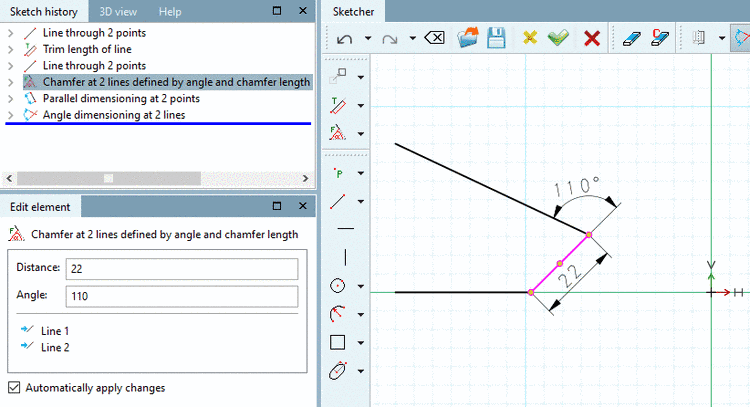

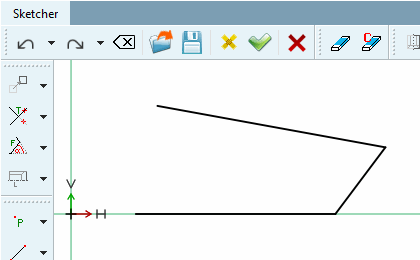

    3. Determinare la distanza [Distance] (lunghezza dello smusso) e l' angolo [Angle] nella finestra Modifica elemento [Edit element].

      Figura 7.761.

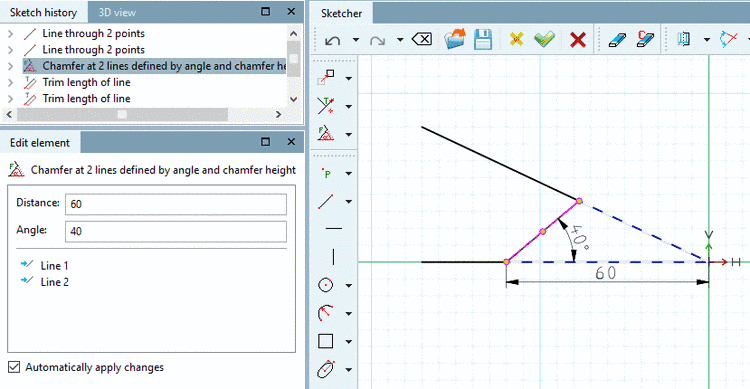

  • smusso su 2 linee su angoli e Lunghezza di alimentazione [Chamfer at 2 lines defined by angle and chamfer height]

    Lunghezza di alimentazione

    Smusso tra 2 linee, "regolabile" tramite l'angolo rispetto alla prima linea selezionata (in senso antiorario) e la lunghezza di avanzamento (distanza tra lo smusso e l'intersezione delle linee).

    [Nota]Nota

    La lunghezza dell'avanzamento si riferisce alla riga cliccata per prima.

    Esempio 1

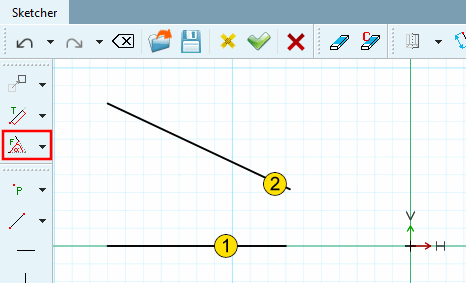

    1. Selezionare l'inizio dello smusso sulla prima riga [Choose chamfer start on first line]

    2. Selezionare l'estremità smussata sulla seconda riga [Choose chamfer end on second line]

      Figura 7.762.

    3. Determinare la distanza [Distance] (lunghezza di avanzamento) e l' angolo [Angle] nella finestra Modifica elemento [Edit element].

      Figura 7.763.

      Esempio 2 (le righe sono cliccate in ordine inverso)

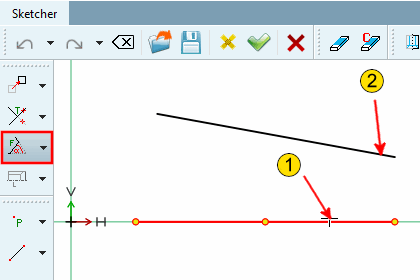

      1. Selezionare l'inizio dello smusso sulla prima riga [Choose chamfer start on first line]

      2. Selezionare l'estremità smussata sulla seconda riga [Choose chamfer end on second line]

        Figura 7.764.

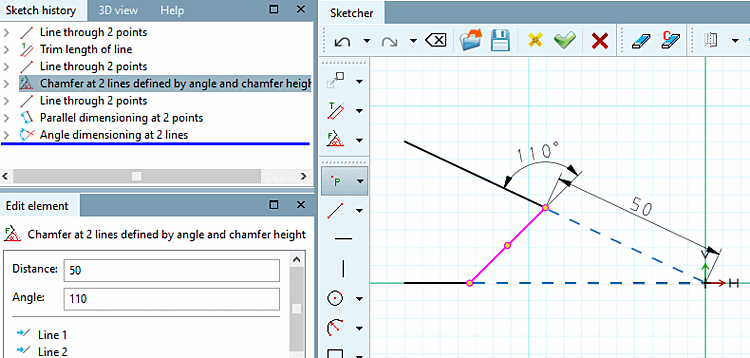

      3. Determinare la distanza [Distance] (lunghezza di avanzamento) e l' angolo [Angle] nella finestra Modifica elemento [Edit element].

        Figura 7.765.

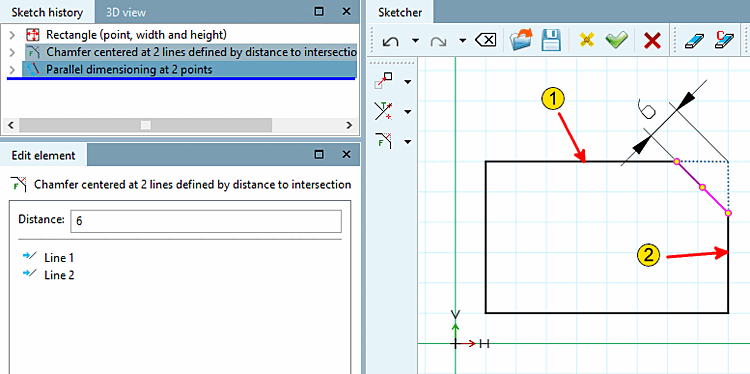

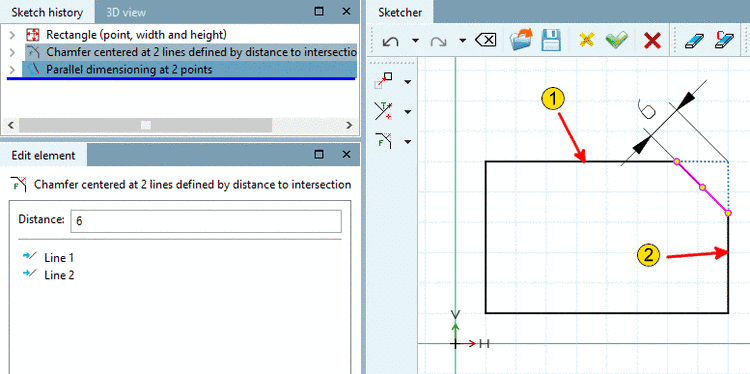

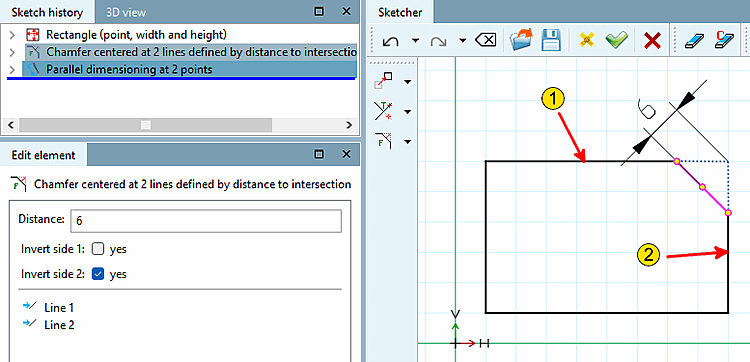

  • smusso al centro di 2 linee sulla distanza da Intersezione [Chamfer centered at 2 lines defined by distance to intersection]

    Smusso a 45° tra 2 linee, "regolabile" tramite la distanza dello smusso dall'intersezione (immaginaria) delle due linee.

    1. Selezionare la prima riga [Select first line]:

    2. Selezionare la seconda riga [Choose second line]:

      (L'ordine non fa differenza).

    3. Selezionare la distanza tramite punto [Select distance by point]: Regolare la distanza desiderata nella finestra di aggancio Modifica elemento [Edit element].

      Figura 7.766.

      [Nota]Nota

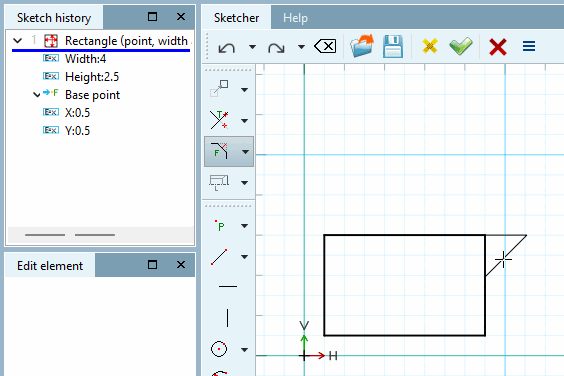

      È anche possibile posizionare lo smusso all'esterno del corpo delineato, anche se questa funzione sarà ufficialmente disponibile solo per le versioni future ed è solo una versione di prova interna con la V12.8.

      Figura 7.767.

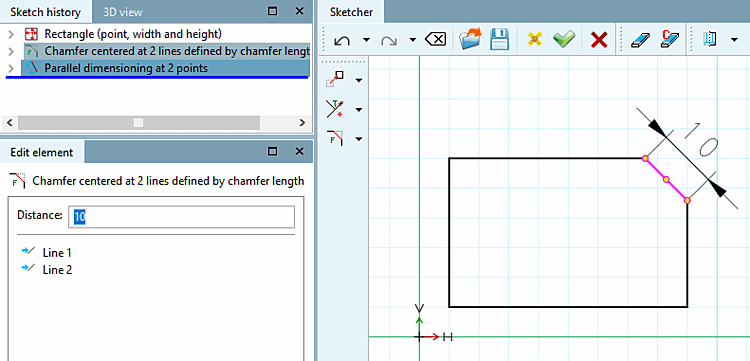

  • smusso al centro di 2 linee sulla lunghezza dello smusso [Chamfer centered at 2 lines defined by chamfer length]

    Smusso a 45° tra 2 linee, "regolabile" tramite la lunghezza dello smusso.

    1. Selezionare la prima riga [Select first line]:

    2. Selezionare la seconda riga [Choose second line]:

      (Lo smusso può essere posizionato anche all'esterno, vedi sezione Smusso centrale su 2 linee tramite la distanza dall'intersezione [Chamfer centered at 2 lines defined by distance to intersection].

    3. Selezionare la distanza tramite il punto [Select distance by point]: Determinare la lunghezza esatta dello smusso nella finestra Modifica elemento [Edit element].

    Figura 7.768.

    [Nota]Nota

    È anche possibile posizionare lo smusso all'esterno del corpo delineato, anche se questa funzione sarà ufficialmente disponibile solo per le versioni future ed è solo una versione di prova interna con la V12.8.

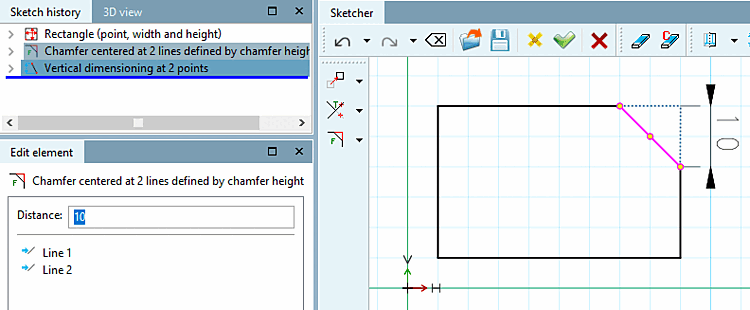

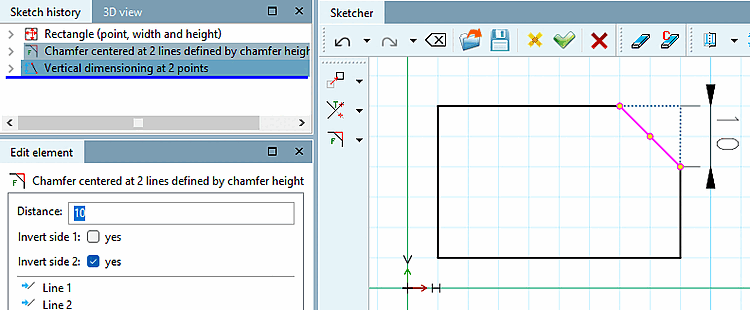

  • smusso al centro di 2 linee sulla lunghezza di alimentazione [Chamfer centered at 2 lines defined by chamfer height]

    Smusso a 45° tra 2 linee, "regolabile" tramite la lunghezza di avanzamento dell'area della linea di taglio.

    1. Selezionare la prima riga [Select first line]:

    2. Selezionare la seconda riga [Choose second line]:

      (L'ordine non fa differenza) È possibile il posizionamento fuori dallo stampo, vedi sezione Smusso centrale su 2 linee tramite la distanza dall'intersezione [Chamfer centered at 2 lines defined by distance to intersection].

    3. Selezionare la distanza tramite punto [Select distance by point]: Determinare la lunghezza esatta del rientro nella finestra di aggancio Modifica elemento [Edit element].

    Figura 7.769.

    [Nota]Nota

    È anche possibile posizionare lo smusso all'esterno del corpo delineato, anche se questa funzione sarà ufficialmente disponibile solo per le versioni future ed è solo una versione di prova interna con la V12.8.

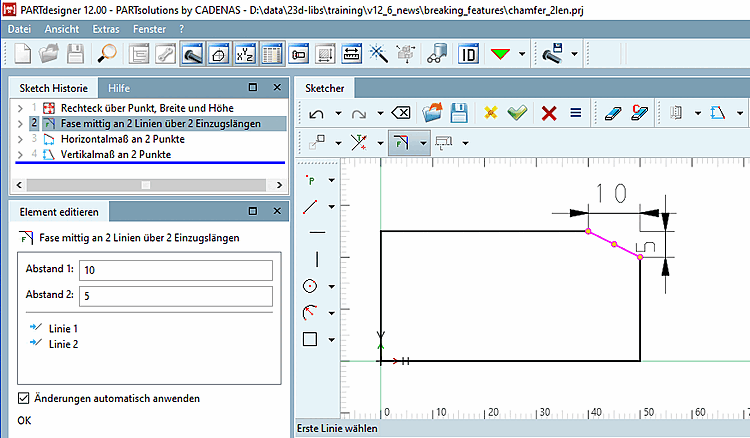

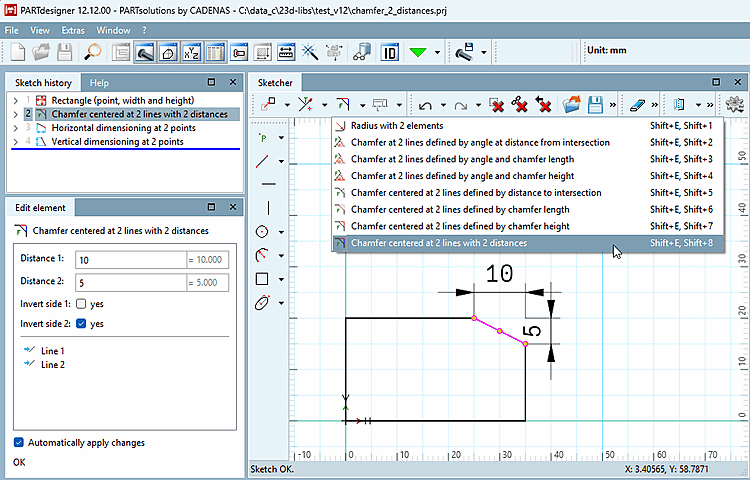

  • Smusso centrato su 2 linee su 2 lunghezze di ingresso [Chamfer centered at 2 lines with 2 distances]:

    [Nota]Nota

    Questa funzione sarà disponibile ufficialmente solo per le versioni future ed è solo una versione di test interna alla V12.

    1. Selezionare la funzione di smussatura centrata su 2 linee su 2 lunghezze di avanzamento [Chamfer centered at 2 lines with 2 distances].

    2. Selezionare la prima riga [Select first line]:

    3. Selezionare la seconda riga [Choose second line]:

      (L'ordine non fa alcuna differenza) È possibile posizionare lo smusso all'esterno dello stampo, vedere la sezione Centro dello smusso su 2 linee tramite la distanza dall'intersezione [Chamfer centered at 2 lines defined by distance to intersection].

    4. Selezionare la distanza tramite punto [Select distance by point]: Determinare la lunghezza esatta del rientro nella finestra di aggancio Modifica elemento [Edit element].

    Figura 7.770.

    È anche possibile posizionare lo smusso all'esterno del corpo delineato.

[Nota]Nota

Oltre alla modifica nello schizzo, è disponibile anche un'opzione semplificata per la creazione di smussi nella finestra 3D. Sezione 7.6.2.11, “ Miscelare (aggiungere smusso/arrotondamento...) ” Vedere .
