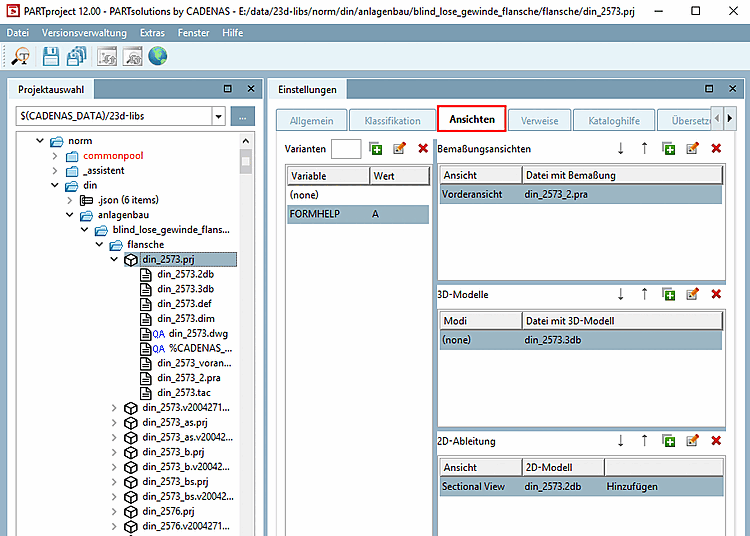

Viene visualizzata la pagina della scheda Viste [Views] per il tipo di progetto [Project type] 3D [3D project].
![[Nota]](https://webapi.partcommunity.com/service/help/latest/pages/it/ecatalogsolutions/doc/images/note.png) | Nota |
|---|---|
Informazioni per i clienti esistenti: Con la V12, i contenuti delle schede Progetto 3D [3D project] e Derivazione 2D [2D derivation] sono stati uniti nella nuova scheda Viste [Views]. | |
La pagina della scheda Viste [Views] contiene le seguenti aree di dialogo:
Creare qui le varianti controllate dalla tabella.
Ad esempio, è possibile utilizzare diversi modelli 3D (file 3db) per diverse righe di tabella.
Oppure una variabile di intervallo di valori controlla il LOD, ad esempio (vedere Sezione 5.8.2.1.16.14, “ Aggiungere le variabili LOD ” ).
Se non vengono create varianti o se non si accede a nessuna, viene utilizzata automaticamente la riga predefinita "(nessuna)".
Viste di dimensionamento [Dimensioning views]:
Definire qui le viste di quotatura (.pra, .bmp, .tif ), che verranno visualizzate successivamente nel PARTdataManager, nella finestra di aggancio delle viste tecniche [Technical views].
Specificare i modelli 3D (.3db) da visualizzare successivamente in PARTdataManager.
Viene controllata tramite la tabella degli attributi delle caratteristiche, che utilizza le variabili create sotto le varianti [Variants].
Derivazione 2D [2D derivation]:
Definire qui le derivazioni 2D che verranno visualizzate successivamente nel PARTdataManager nella finestra di aggancio delle derivazioni 2D [2D derivation].
