Online-Konfiguratoren und intelligente CAD Modelle minimieren Konstruktionszeit für Greifsysteme

Im Rahmen seiner Digitalisierungsstrategie baut der Kompetenzführer für Greifsysteme und Spanntechnik SCHUNK seine auf der eCATALOGsolutions Technologie von CADENAS basierenden digitalen Tools rasant aus: Nach dem erfolgreichen Start des SCHUNK Online-Konfigurators für die Montageautomation folgt nun der weltweit erste 3D-Konfigurator für Greif-Schwenkeinheiten. Zudem sind ab sofort sämtliche Greifsystemkomponenten aus dem SCHUNK Katalogprogramm als „SMART Parts“ verfügbar. Die Konfiguratoren und die intelligenten 3D-CAD-Modelle ermöglichen Anlagenbauern und Systemintegratoren eine deutliche Zeitersparnis und sie minimieren das Fehlerrisiko bei der Planung und Konstruktion von Greifsystemen.

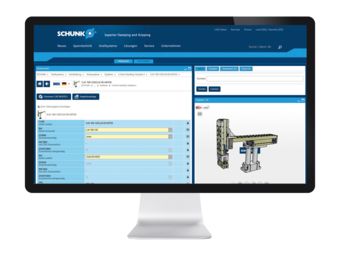

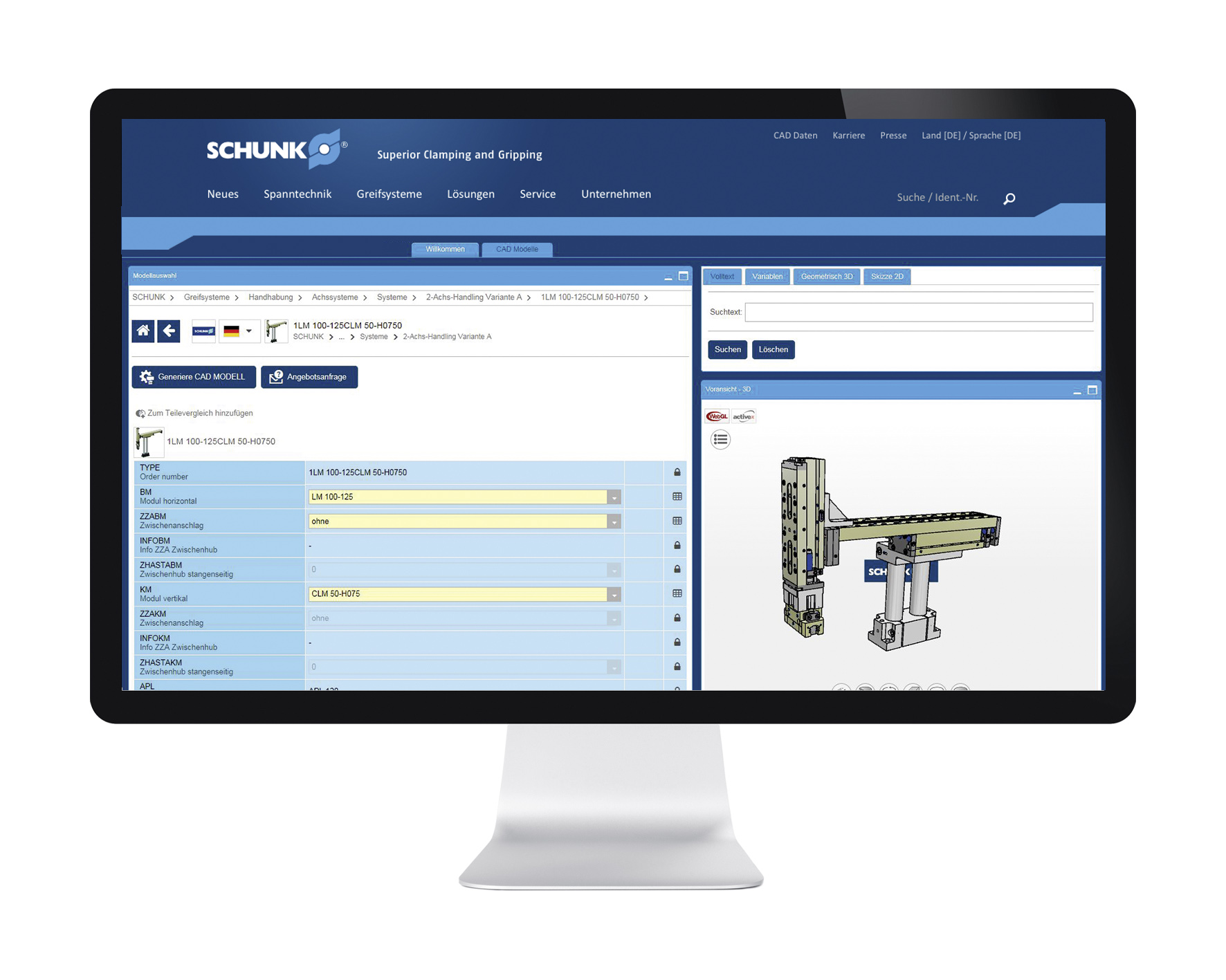

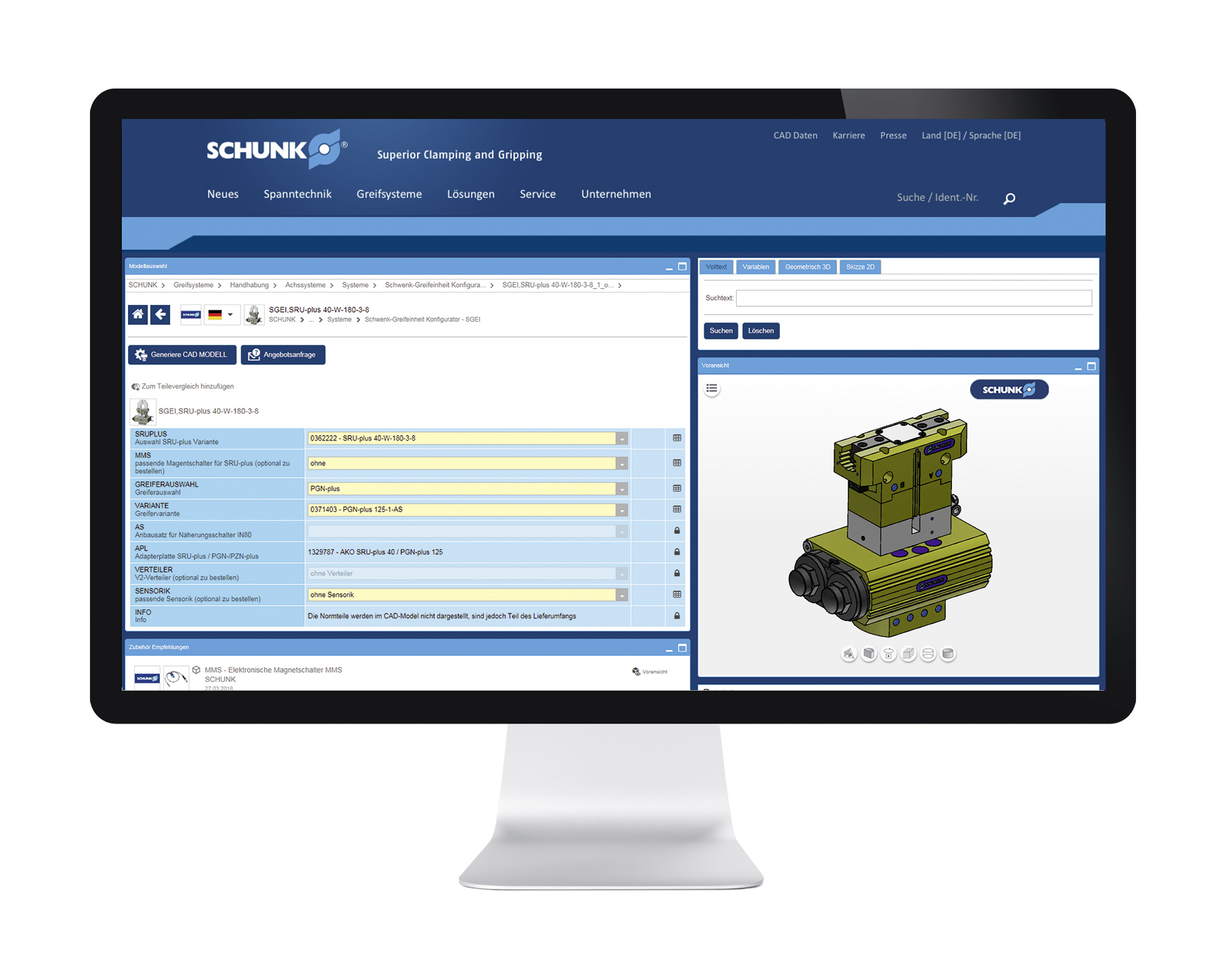

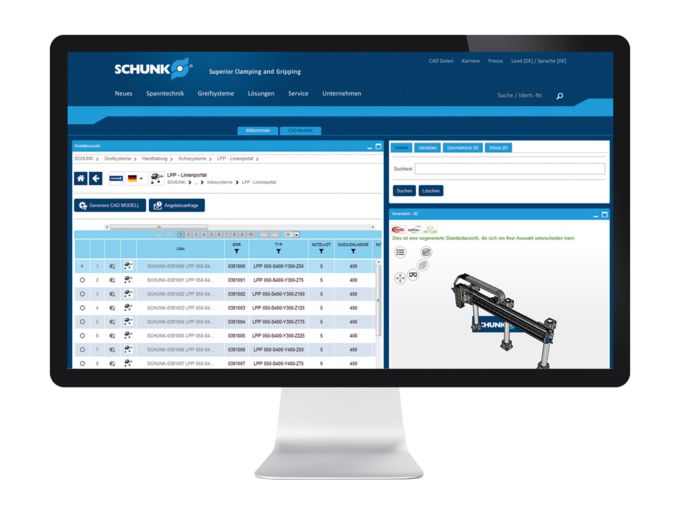

Wenige Klicks unter http://schunk.partcommunity.com genügen, um mit dem SCHUNK Konfigurator für Greif-Schwenkeinheiten komplette Baugruppen aus SCHUNK SRU-plus Schwenkmodulen, Greifern, Sensoren und sogar vollständig standardisierten Adapterplatten zu konfigurieren. Anschließend können die Greif-Schwenkeinheiten in der komfortablen 3D-Vorschau geprüft, bei Bedarf angepasst und schließlich in allen gängigen CAD-Formaten (wahlweise 2D oder 3D) oder als 3D-PDF heruntergeladen werden. Eine intelligente Kombinationslogik stellt sicher, dass nur realisierbare Konfigurationen angezeigt werden. Die individuell generierten Stücklisten umfassen neben den Greifsystemkomponenten alle erforderlichen Normteile, wie Zentrierelemente und Schrauben. Ebenso einfach funktioniert der SCHUNK Konfigurator für die modulare Montageautomation: Mit ihm können komplette Pick & Place-Aufbauten intuitiv konfiguriert und das System als Assembly heruntergeladen werden. Um den Prozess zu beschleunigen, können Anwender zunächst aus vier grundlegende Pick & Place-Aufbauvarianten wählen und diese dann individuell ausgestalten. Das Tool umfasst die wichtigsten Greifer, Drehmodule, Linearmodule und das komplette Säulenaufbausystem aus dem mit über 10.000 Kombinationsmöglichkeiten weltweit umfassendsten Modulprogramm für die Hochleistungsmontage.

Damit nicht genug: Alle Greifsystemkomponenten aus dem SCHUNK-Katalogprogramm stehen ab sofort als „SMART Parts“ zur Verfügung. Die intelligenten 3D-CAD-Modelle umfassen zusätzlich zu den CAD-Geometriedaten auch die technischen Katalogdaten und Produkteigenschaften. Spezifische Optionen und Anbauteile, wie Anbausätze für Sensoren, Staubschutz- oder Dichtheitsvarianten sowie die Sensoren selbst, können unmittelbar am Modell ausgewählt und konfiguriert werden. Zudem sind Verlinkungen zu Datenblättern, Bedienungsanleitungen und Direktlinks zur SCHUNK Website enthalten, wo auf einfachstem Weg weitere Informationen zur Verfügung stehen. Das verkürzt die Zeit für die Auswahl der Komponenten und des Zubehörs und eliminiert die aufwändige Suche sowie die Beschaffung und Verwaltung der Komponentendaten.

Zudem lassen sich anhand der Metadaten Bewegungsabläufe im CAD-System simulieren und Informationen zu Massenschwerpunkten, Materialien oder Umweltschutzstandards berücksichtigen. Statt Greifsysteme wie bislang üblich im CAD-Programm aus einzelnen Komponenten zu konstruieren und umständlich mit Metadaten anzureichern, können nun komplette Subsysteme unmittelbar in CADENAS konfiguriert und vollständig heruntergeladen werden. Da sämtliche Datenmodelle bereits ECLASS 10.0 klassifiziert sind, bieten sie optimale Voraussetzungen für eine standardisierte Beschaffung, Lagerhaltung, Wartung und Verwendung.
