Kapitel 5. PARTproject

5.2. Funktion

5.2.1. Aufruf von PARTdesigner
5.2.2. Lizenz-Auswahldialog bei Lizenzserver-Lizensierung

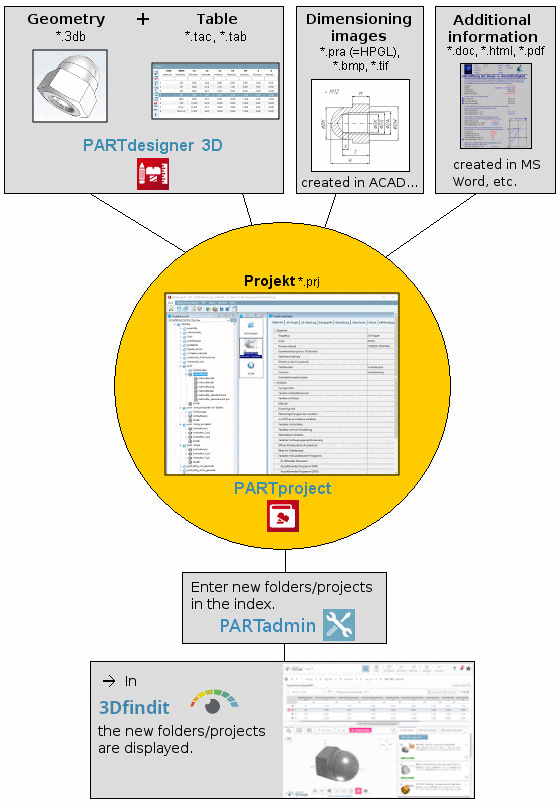

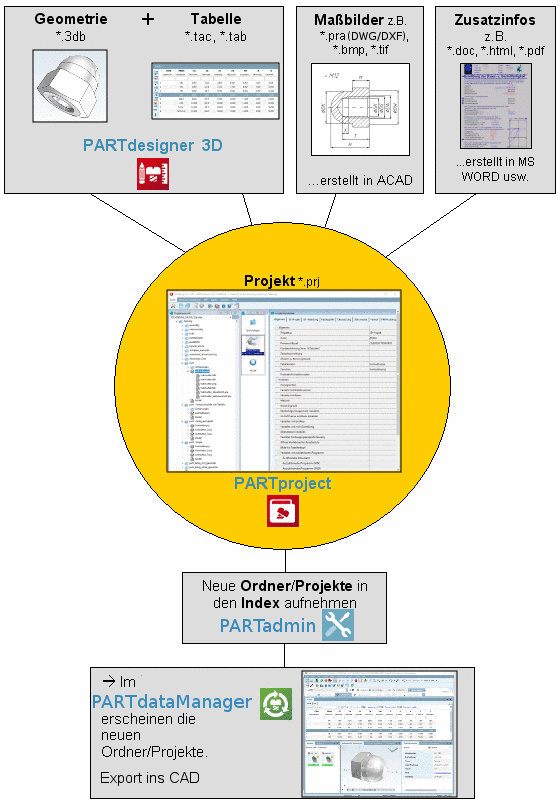

In PARTproject werden alle Informationen zusammengeführt, die für die Darstellung und Auswahl von Bauteilen und Baugruppen in PARTdataManager erforderlich sind.

Geometrie, Sachmerkmalstabelle, Maßbilder und Zusatzinfos bilden gemeinsam ein Projekt mit Projektdatei *.prj.

Unterhalb der *.prj-Datei (diese wird später im PARTdataManager geöffnet) liegen die einzelnen Dateien, aus denen sich das Projekt zusammensetzt.

*.3db (3gb) - Geometrie (siehe Abschnitt 5.2.1, „Aufruf von PARTdesigner “)
*.tab / tac - Sachmerkmalstabelle (siehe Abschnitt 5.2.1, „Aufruf von PARTdesigner “)
*.pra, *.png, (*.bmp) - Vorschaubilder (siehe Abschnitt 5.11.2, „ Bemaßungsansichten extern erstellen und importieren/konvertieren “)
*.pdf, *doc, etc. - Zusatzinformationen
*.def - Übersetzungen (siehe Abschnitt 5.8.2.1.14, „ Übersetzung “)
*.dim - Bemaßungen (siehe Abschnitt 7.16, „ Dockingfenster "Bemaßungen" “)

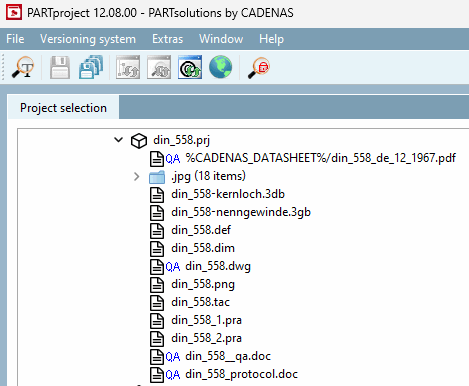

"Projektauswahl [Project selection]" Dialogbereich
