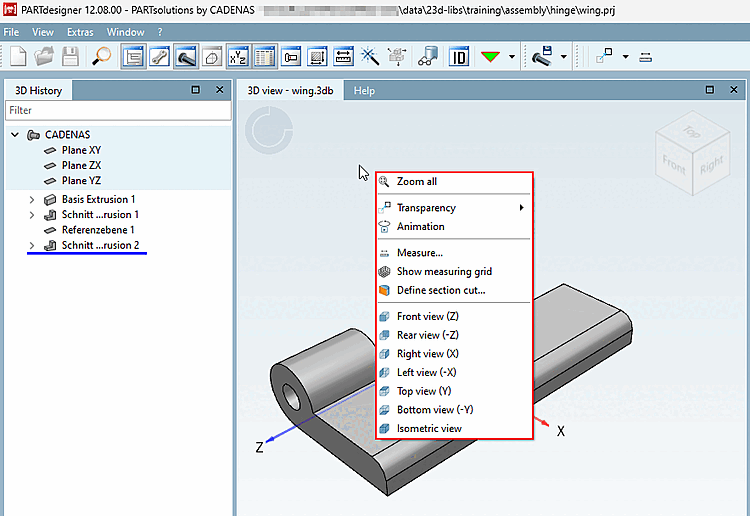

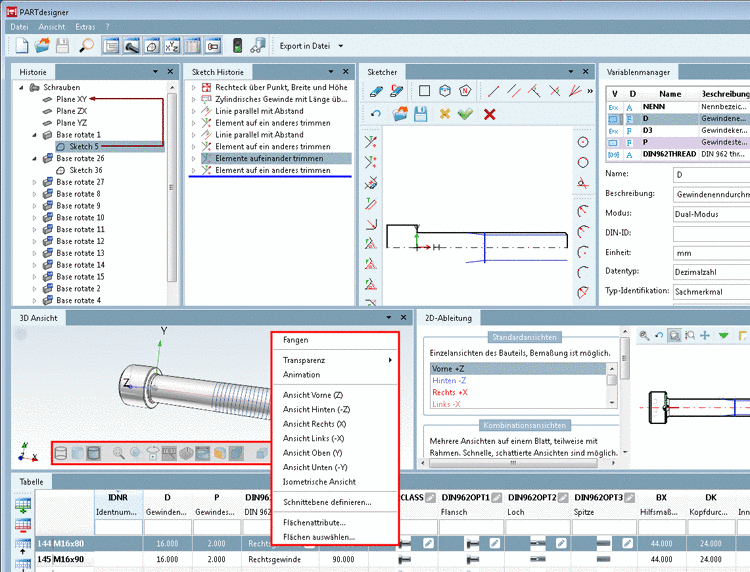

Alles fangen [Zoom all]
Das Bauteil wird in der 3D Ansicht zentriert dargestellt.
Transparenz [Transparency]
Einstellungen für die transparente Darstellung des Bauteils.
Animation
Zeigt das Bauteil in einer rotierenden Animation.
Messen [Measure]
Öffnet das Messen Werkzeug.
Messraster anzeigen [Show measuring grid]
Zeigt die Außenmaße in der 3D Ansicht.
Schnittebene definieren... [Define section cut...]
Es kann eine Schnittansicht angezeigt werden, welche mittels Koordinatensystem beliebig durch das Bauteil gezogen werden kann.
Ansichten
Das Bauteil kann aus der Vorderansicht [Front view], Rückansicht [Rear view], Rechts Ansicht [Right view], Ansicht Links [Left view], Obere Ansicht [Top view] oder Unteransicht [Bottom view] angezeigt werden.
Isometrische Ansicht [Isometric view]
Zeigt das Bauteil in der isometrische Ansicht.

Aufruf innerhalb eines Bauteils

Klicken Sie hingegen mittels Rechtsklick auf ein Bauteil, erhält man je nach Bauteil ein darauf bezogenes Kontextmenü mit anderen Optionen.

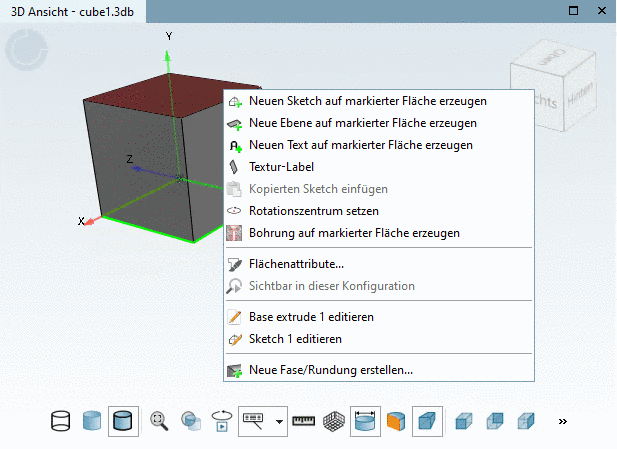

Kontextmenü auf einem Bauteil mit gerader Fläche

Dockingfenster "3D-Ansicht [3D view]" Kontextmenü auf einem Bauteil mit gerader Fläche

Neuen Sketch auf markierter Fläche erzeugen [Generate sketch on selected face]
Erstellt einen neuen Sketch auf der ausgewählten Fläche. Hier gibt es weiterführende Informationen zu der Funktion: Funktion "Neuen Sketch auf markierter Fläche erzeugen" benötigt mindestens eine Kante ohne Blend
Neue Ebene auf markierter Fläche erzeugen [Create plane on selected Face]
Erstellt eine neue Ebene auf der ausgewählten Fläche.
Neuen Text auf markierter Fläche erzeugen [Generate text on selected face]
Erstellt einen Text, der als Geometrie im oder am Bauteil anliegend ist. Hier finden Sie eine ausführliche Beschreibung der Funktion: Text Feature
Textur-Label [Texture label]
Erstellt eine Textur auf dem Bauteil. Hier finden Sie eine ausführliche Beschreibung der Funktion: Textur Label
Kopierten Sketch einfügen [Paste sketch]
Fügt auf der ebenen Fläche einen Sketch aus der Zwischenablage ein.
Rotationszentrum setzen [Set rotation center]
Setzt das Rotationszentrum an die ausgewählte Stelle.
Bohrung auf markierter Fläche erzeugen [Create drill on selected surface]
Erstellt eine Bohrung auf der ausgewählten Fläche. Hier finden Sie eine ausführliche Beschreibung der Funktion: Drill Feature

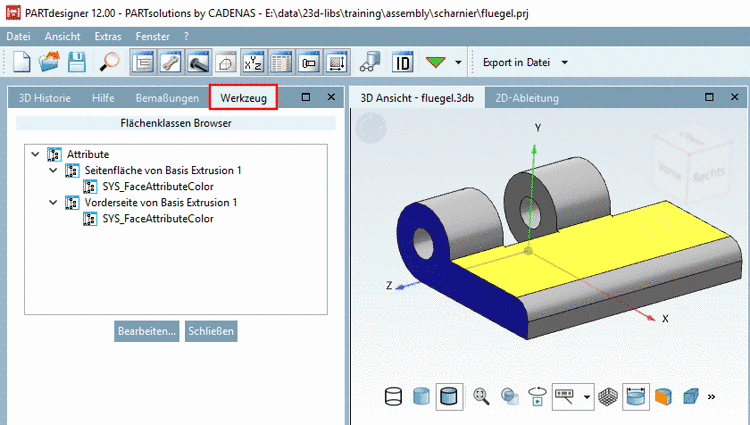

Flächenattribute [Face attributes]
Es können Flächenattribute angezeigt & erstellt / editiert werden. Hier finden Sie eine ausführliche Beschreibung zu der Funktion: Flächenattribute
Sichtbar in dieser Konfiguration [Visible in this configuration]
Blendet das Bauteil aus. Hier finden Sie weiterführende Information zu der Funktion: Detaillierungsgrad
Erzeugende Elemente bearbeiten
Zeigt für die Ursprungsflächen verschiedene Optionen an, um diese zu verändern. Hier finden Sie ausführliche Informationen zu den Grundfunktionen: Extrudieren / Rotieren / Editieren
Neue Fase/Rundung erstellen... [New Chamfer/Fillet...]
Erstellt eine neue Fase oder Rundung an der ausgewählten Fläche. Hier finden Sie eine ausführliche Beschreibung der Funktion: Rundung oder Fase erstellen

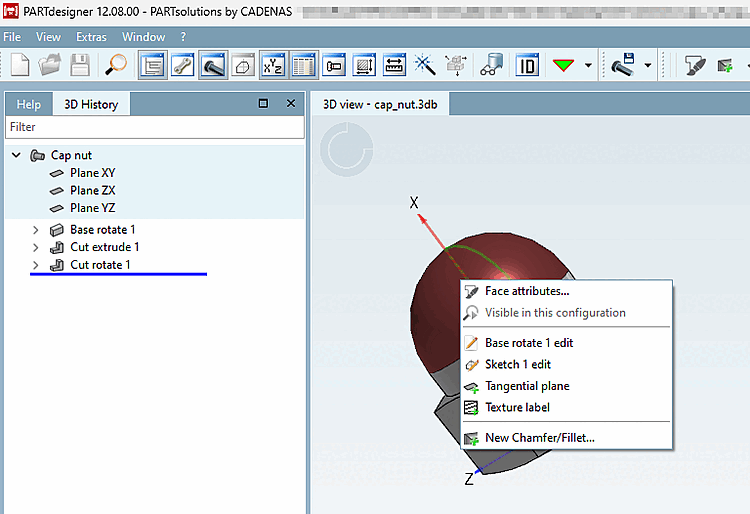

Kontextmenü auf einem Bauteil mit gebogener Fläche

Dockingfenster "3D-Ansicht" Kontextmenü auf einer gebogenen Fläche

Flächenattribute [Face attributes]
Es können Flächenattribute angezeigt & erstellt / editiert werden. Hier finden Sie eine ausführliche Beschreibung zu der Funktion: Flächenattribute
Erzeugende Elemente bearbeiten
Ermöglicht das Editieren der Grundflächen. Hier finden Sie ausführliche Informationen zu den Grundfunktionen: Extrudieren / Rotieren / Editieren
Tangentialebene [Tangential plane]
Erstellt eine Ebene auf einer gerundeten Form. Hier finden Sie eine ausführliche Beschreibung der Funktion: Tangentialebene
Textur-Label [Texture label]
Erstellt eine Textur auf dem Bauteil. Hier finden Sie eine ausführliche Beschreibung der Funktion: Textur Label
Neue Fase/Rundung erstellen... [New Chamfer/Fillet...]
Erstellt eine neue Fase oder Rundung an der ausgewählten Fläche. Hier finden Sie eine ausführliche Beschreibung der Funktion: Rundung oder Fase erstellen

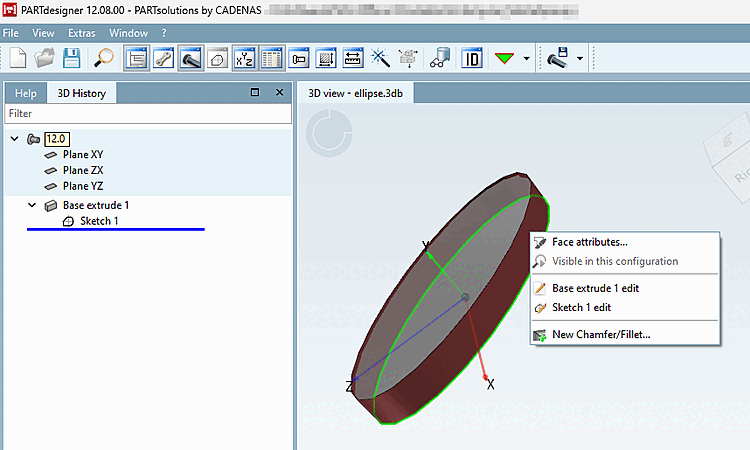

Kontextmenü auf der Seitenwand einer Ellipse

Dockingfenster "3D-Ansicht" Kontextmenü auf der Seitenwand einer Ellipse

Flächenattribute [Face attributes]
Es können Flächenattribute angezeigt & erstellt / editiert werden. Hier finden Sie eine ausführliche Beschreibung zu der Funktion: Flächenattribute
Erzeugende Elemente bearbeiten
Ermöglicht das Editieren der Grundflächen. Hier finden Sie ausführliche Informationen zu den Grundfunktionen: Extrudieren / Rotieren / Editieren
Neue Fase/Rundung erstellen... [New Chamfer/Fillet...]
Erstellt eine neue Fase oder Rundung an der ausgewählten Fläche.

	Hinweis

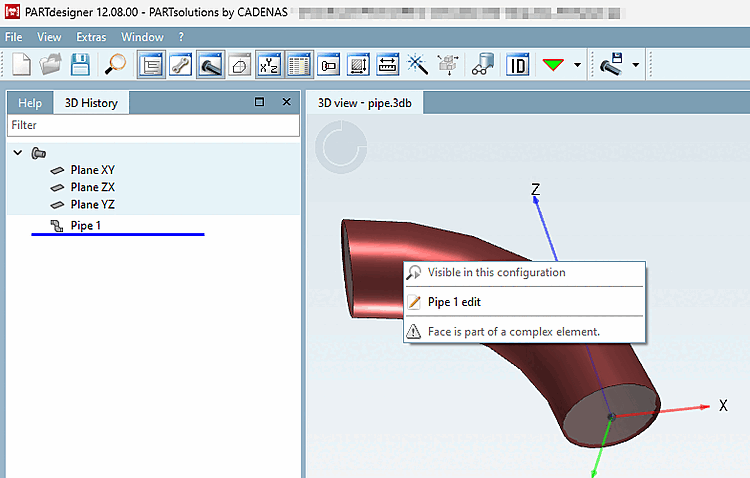

Bauteil Oberflächen mit wenigen oder keinen Konfigurationsmöglichkeiten im Kontextmenü Für einigen Formen bez. Flächen eines Bauteils ist das Kontextmenü stark eingeschränkt. Dazu zählen die Seitenwand einer Ellipse, die Verbindungsflächen eines Sweeps und die Einzelteile von Rohren. Bei der Seitenwand einer Ellipse können Sie die Flächenattribute ansehen / hinzufügen oder verändern, die Grundflächen editieren und eine Fase/Rundung hinzufügen. Das Kontextmenü der Verbindungsflächen eines Sweeps, die Einzelteile von Rohren, Punkte und Linien bieten ausschließlich das Bearbeiten der Grundflächen an.

Hinweis

Bauteil Oberflächen mit wenigen oder keinen Konfigurationsmöglichkeiten im Kontextmenü

Für einigen Formen bez. Flächen eines Bauteils ist das Kontextmenü stark eingeschränkt. Dazu zählen die Seitenwand einer Ellipse, die Verbindungsflächen eines Sweeps und die Einzelteile von Rohren.

Bei der Seitenwand einer Ellipse können Sie die Flächenattribute ansehen / hinzufügen oder verändern, die Grundflächen editieren und eine Fase/Rundung hinzufügen.

Das Kontextmenü der Verbindungsflächen eines Sweeps, die Einzelteile von Rohren, Punkte und Linien bieten ausschließlich das Bearbeiten der Grundflächen an.
