7.13.5.5.1. Manuelles Zuweisen

Für das erste Bauteil (in der Regel ist dies das Dummy-Bauteil) müssen die Zuweisungen manuell vorgenommen werden. Für weitere Bauteile stellt in der Regel die Funktion Automatisch [Automatic] eine erhebliche Zeiteinsparung dar (siehe Abschnitt 7.13.5.5.2, „Automatisches Zuweisen“).

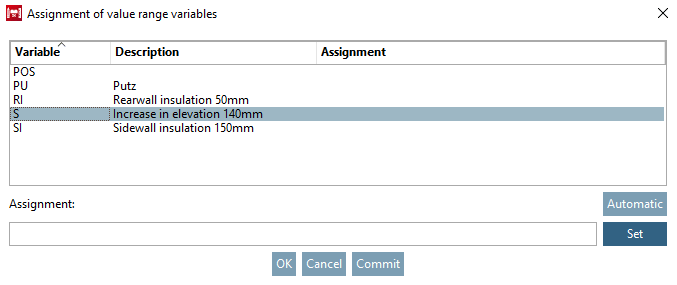

  1. Selektieren Sie die gewünschte Variable, für die Sie die Zuweisung vornehmen möchten.

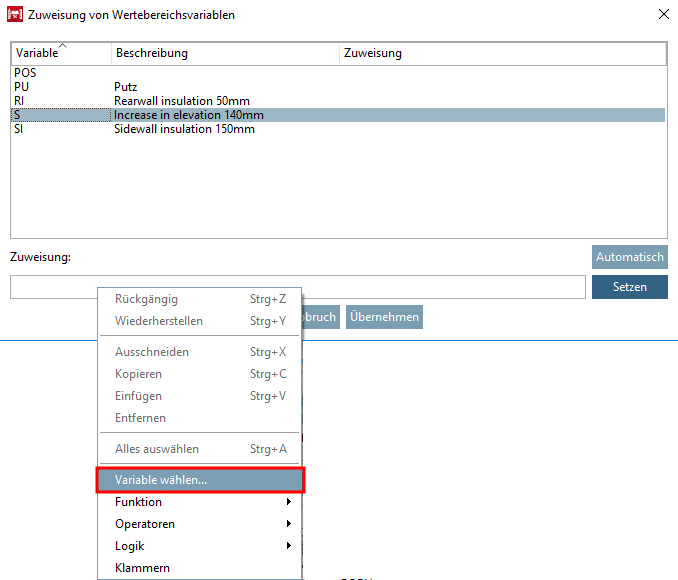

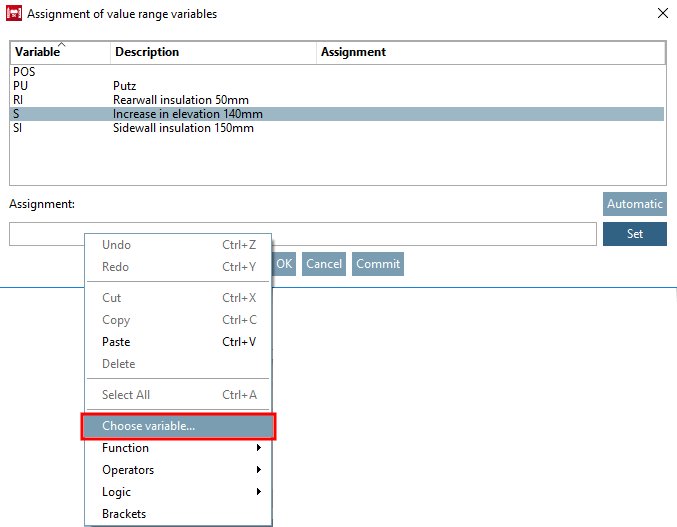

  2. Rufen Sie im Eingabefeld Zuweisung [Assignment] per Kontextmenübefehl Variable wählen... [Choose variable...] den Variablen Browser [Variable browser] auf.

    -> Der Variablen Browser [Variable browser] wird geöffnet.

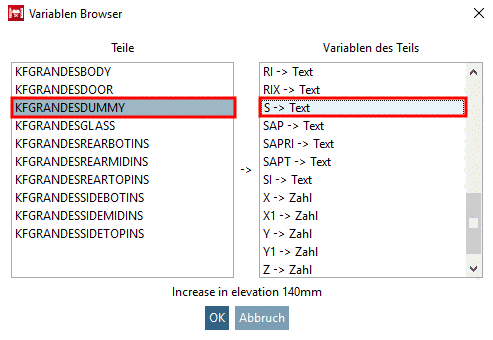

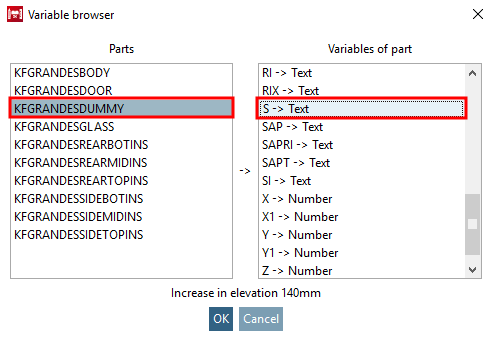

    Variablen Browser [Variable browser]

    Variablen Browser [Variable browser]

  3. Selektieren Sie Teil und Variable des Teils.

  4. Bestätigen Sie mit OK.

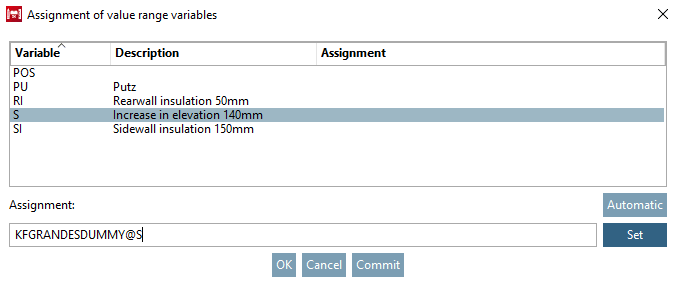

    -> Die Auswahl wird im Eingabefeld unter Zuweisung [Assignment] angezeigt.

  5. Klicken Sie auf Setzen [Set].

    -> Die Zuweisung wird in der entsprechenden Spalte eingetragen.

    Bislang gab es beim Mapping von Wertebereichsvariablen keine Überprüfung, ob die Datentypen beider Variablen übereinstimmen.

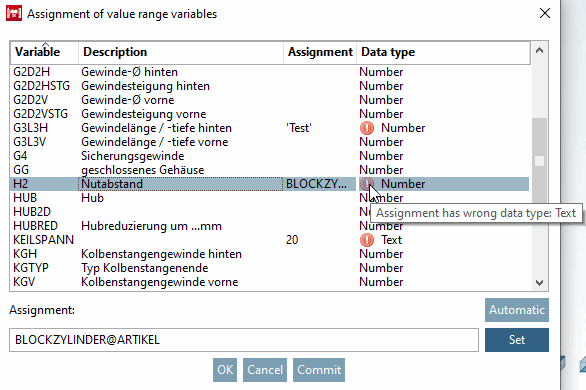

    Mit V12.7 wird als Hinweis ein Icon eingeblendet und der Tooltip zeigt Zuweisung hat falschen Datentyp [Assignment has wrong data type].

    [Hinweis]Hinweis

    Auch bei funktionierenden Baugruppen sollte der Datentyp entsprechend korrigiert werden.

  6. Nehmen Sie auf diese Weise alle benötigten Zuweisungen vor und klicken Sie abschließend auf OK.

    -> Die Zuweisungen werden im Dockingfenster Konfigurator [Configurator] unter Menüpunkt Wertebereichszuweisungen [Value range assignments] angezeigt.
