7.9.6.2. Rotationsachse

[Hinweis]Hinweis

Voraussetzung für die Rotation der 2D-Skizze (Kontextmenübefehl Rotieren... [Rotate...]) ist eine Rotationsachse [Rotation axis]. Falls diese im Sketcher noch nicht festlegt wurde, erscheint beim Aufruf des Befehls Rotieren... [Rotate...] folgende Fehlermeldung.

Die Rotationsachse [Rotation axis] wird in der Sketchabbildung in der 3D-Ansicht gestrichelt angezeigt.

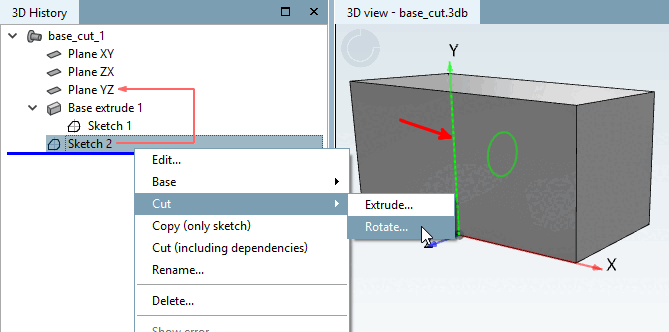

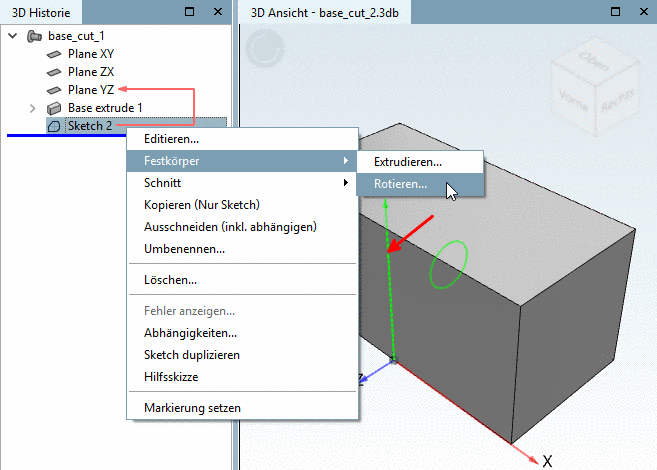

Rotationsachse durch Strichelung gekennzeichnet

Rotationsachse durch Strichelung gekennzeichnet

  1. Klicken Sie mit der sekundären Maustaste auf die Linie/Kante, die Sie als Rotationsachse definieren wollen.

    -> Das zugehörige Kontextmenü wird geöffnet.

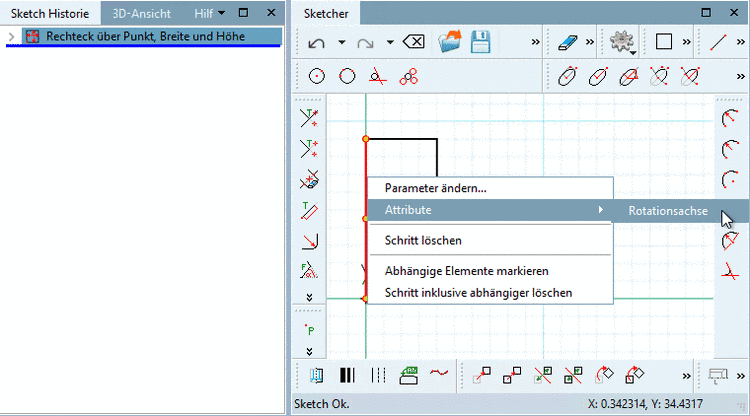

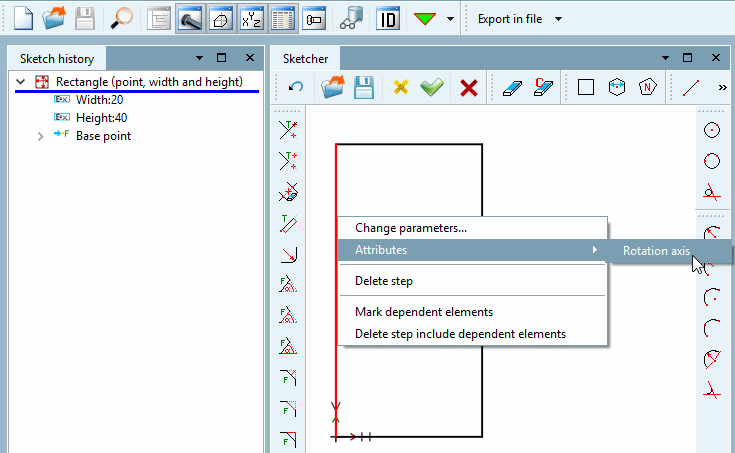

  2. Wählen Sie den Befehl Attribute [Attributes] -> Rotationsachse [Rotation axis].

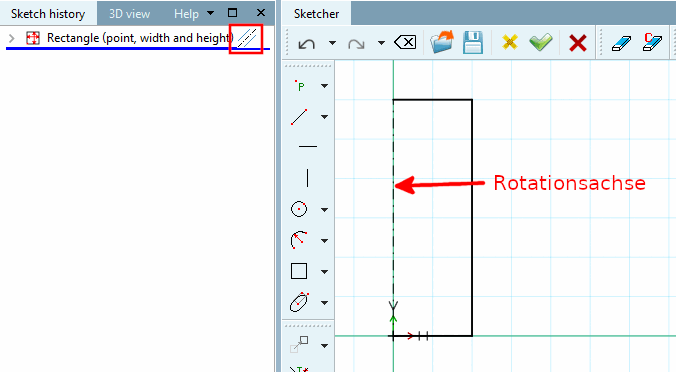

    -> Die zunächst rot markierte Linie/Kante erscheint daraufhin als Punkt-Strich-Achse und in der Sketch Historie [Sketch history] wird neben dem Feature, welches die Rotationsachse enthält, ein entsprechendes Icon angezeigt.

  3. Übernehmen Sie diese Änderung, indem Sie mit der Schaltfläche Sketch OK betätigen.

    -> Der 2D-Sketcher wird geschlossen.

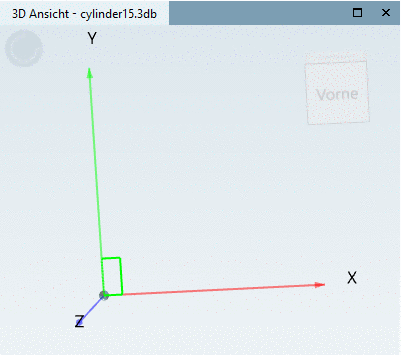

    In der 3D-Ansicht [3D view] ist die Rotationsachse [Rotation axis] nun ebenfalls zu sehen.
