Sketche sind die Basis für das Erstellen von 3D-Objekten.

Die entsprechenden Dockingfenster zur Erstellung bzw. Bearbeitung sind Sketch Historie [Sketch history] und Sketcher.

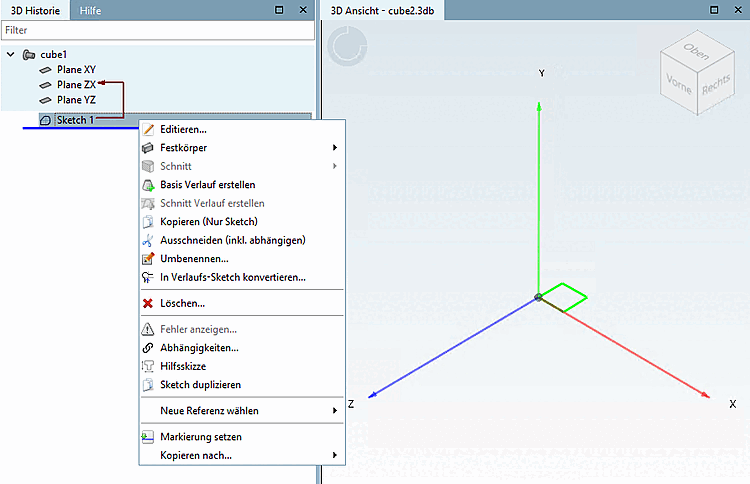

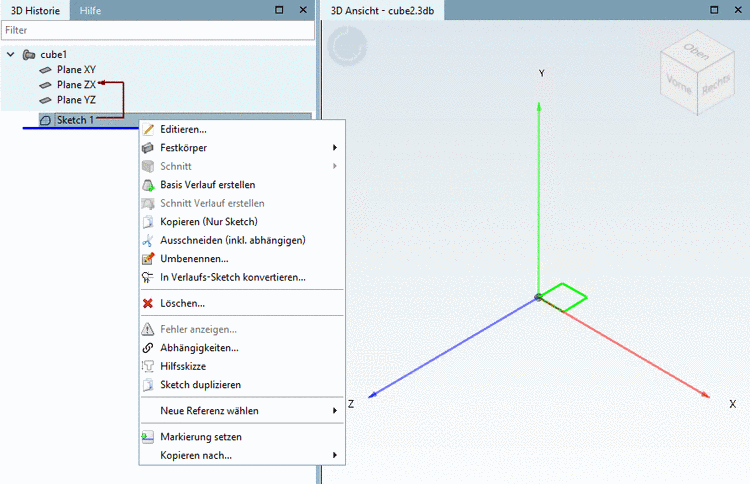

Mit Klick auf Neuer Sketch... [New sketch...] werden diese Dockingfenster geöffnet (siehe Abschnitt 7.9, „ Dockingfenster "Sketcher" “). Den Befehl finden Sie auf allen Basisebenen, Referenzebenen und absoluten Ebenen.

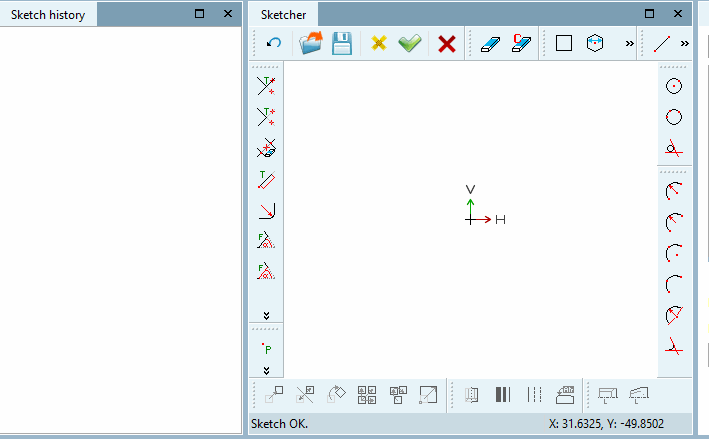

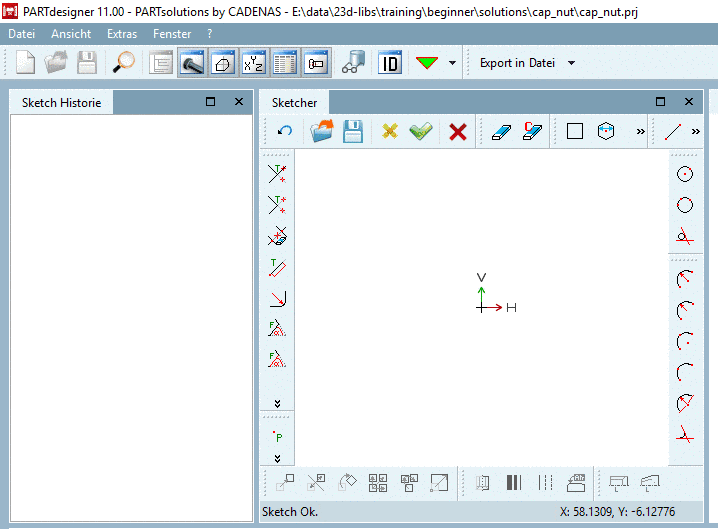

Leerer Sketch

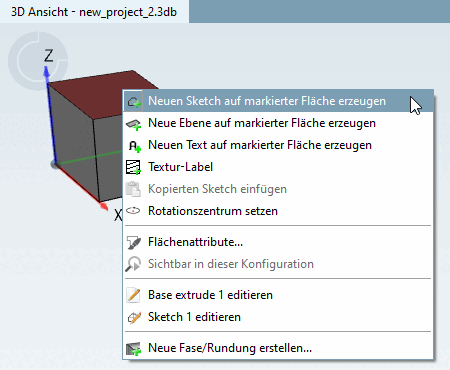

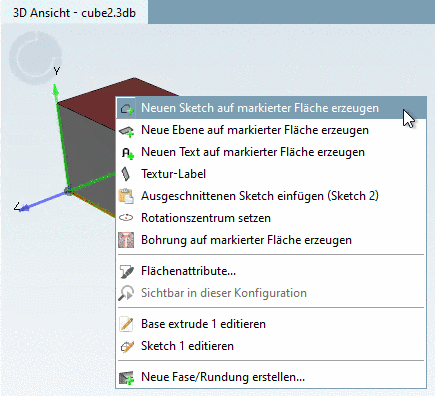

Außerdem finden Sie in der 3D-Ansicht [3D view] den Befehl Neuen Sketch auf markierter Fläche erzeugen [Generate sketch on selected face].

Nach Erstellen des Sketches und Klick auf Änderungen übernehmen [Accept changes] wird der Sketch in der 3D Historie [3D History] angezeigt.
