Ausgangsbasis ist ein Zylinder mit den Variablen 'HUB' für die Länge und 'D' für den Durchmesser.

Erweitern Sie die Tabelle in PARTdesigner:

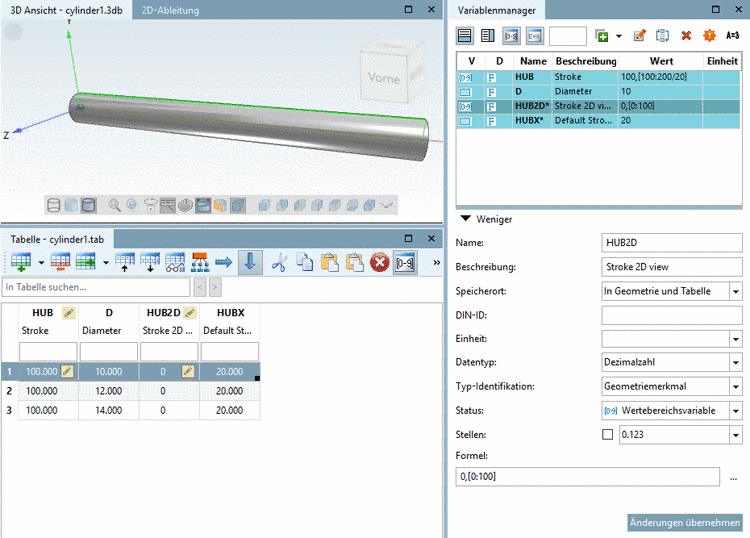

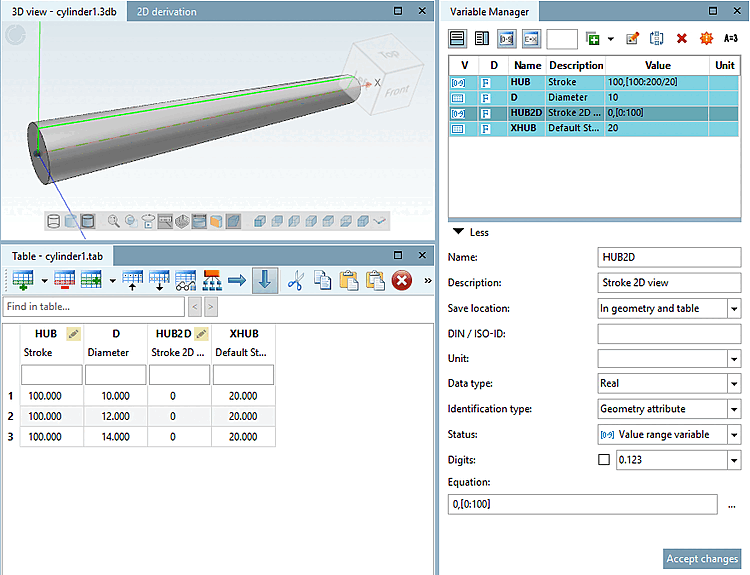

Variablen für alternatives Maß: 'HUB2D' und 'XHUB'

Passen Sie die Breite des Zylinders an.

Standardmäßig war für Breite HUB angelegt.

Verwenden Sie im Eingabefeld Breite [Width] jetzt nicht wie gewohnt den Eintrag 'HUB', sondern folgenden Eintrag mit einer Bedingung:

IF HUB2D = 0 THEN HUB ELSE XHUB ENDIF

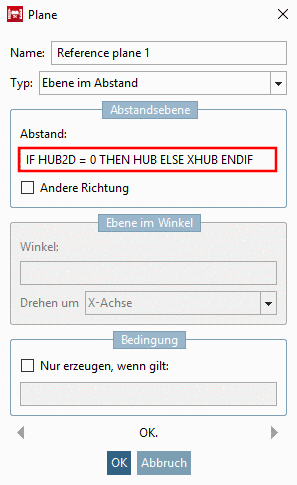

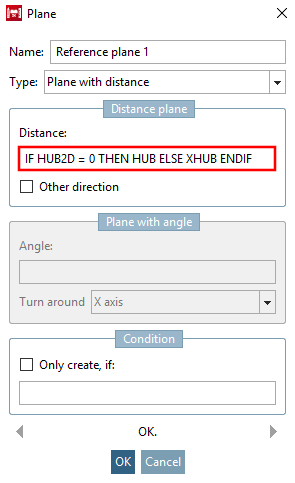

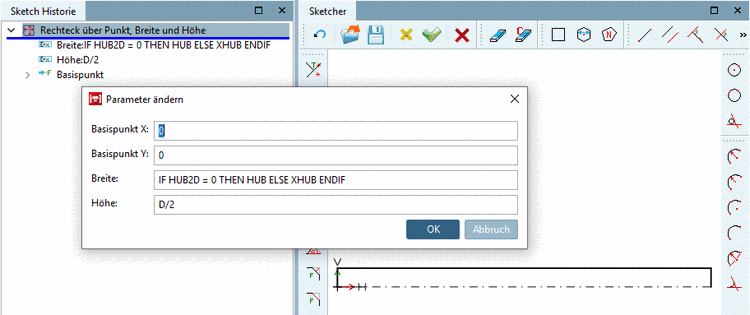

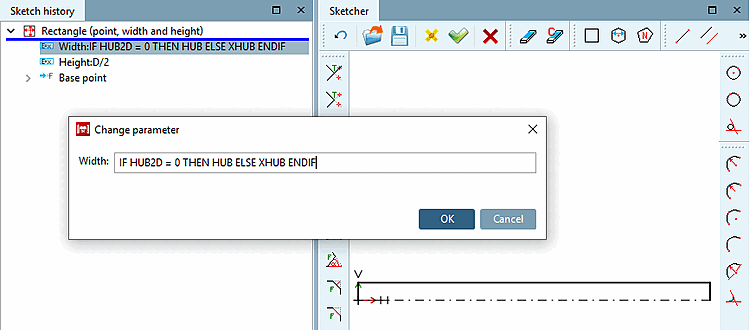

Feldeintrag mit IF-Bedingung

Wenn 'HUB2D' gleich '0' ist (das ist der Defaultzustand), dann wird die Variable 'HUB' verwendet,

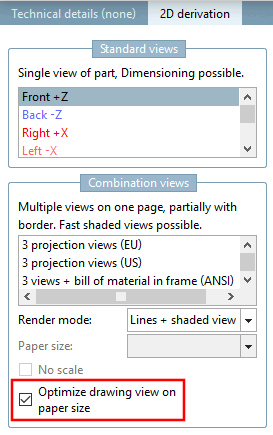

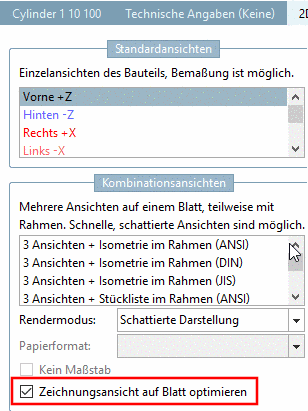

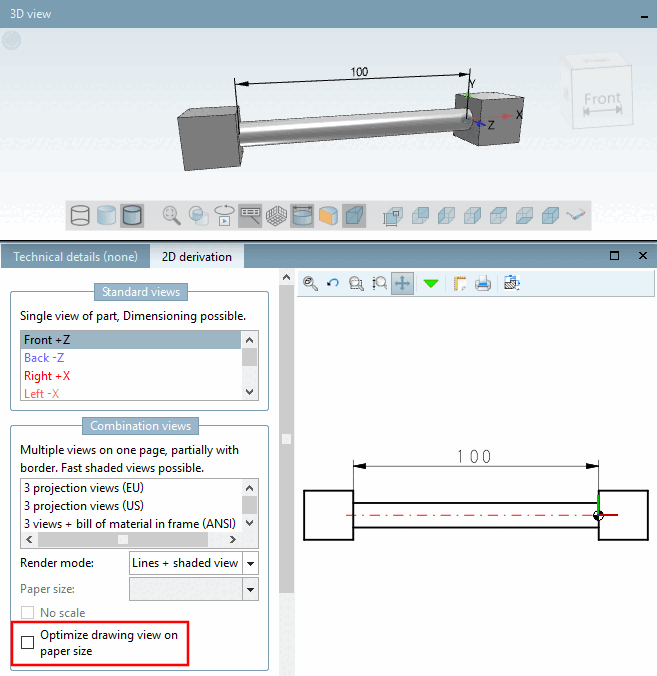

Durch Aktivierung der Option Zeichnungsansicht auf Blatt optimieren [Optimize drawing view on paper size] wird HUB2D auf einen Wert ungleich '0' gesetzt. Hierin liegt der Grund, warum die Variable keinen fixen Wert haben darf, sondern als Wertebereichsvariable deklariert sein muss.

Wenn aber HUB2D ungleich '0' ist, dann wird zur Berechnung der Breite [Width] 'XHUB' verwendet.

Für Höhe [Height] verwenden Sie 'D/2'.

Setzen Sie die Anfügepunkte. Diese werden evtl. auch für automatische Bemaßungen verwendet.

Hinweis Achten Sie darauf, dass alle Features, die einen Bezug zu 'HUB2D' haben, auch eine entsprechende IF-Bedingung verwenden. Ansonsten hängt z.B. ein Anfügepunkt, der auf einer "Reference plane" liegt, plötzlich in der Luft, sobald die verkürzte Ansicht eingeschaltet wird. IF HUB2D = 0 THEN HUB ELSE XHUB ENDIF Verkürzte Ansicht

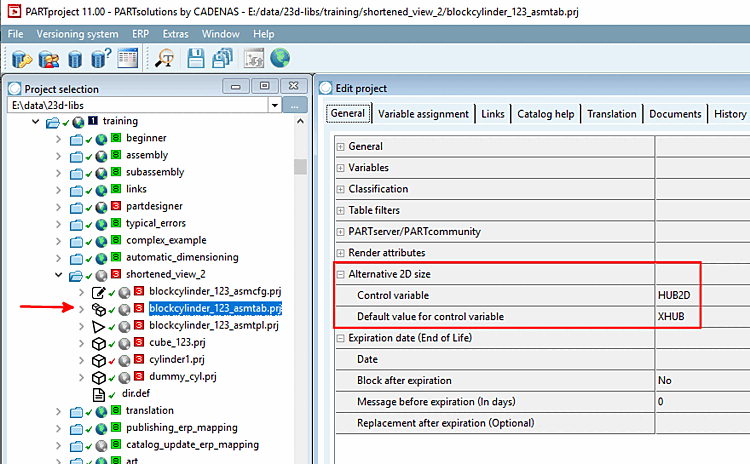

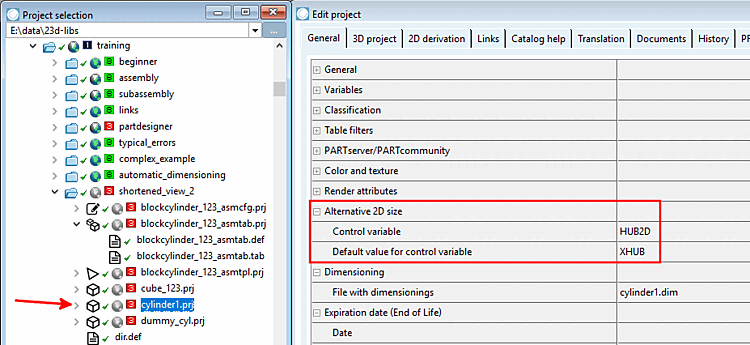

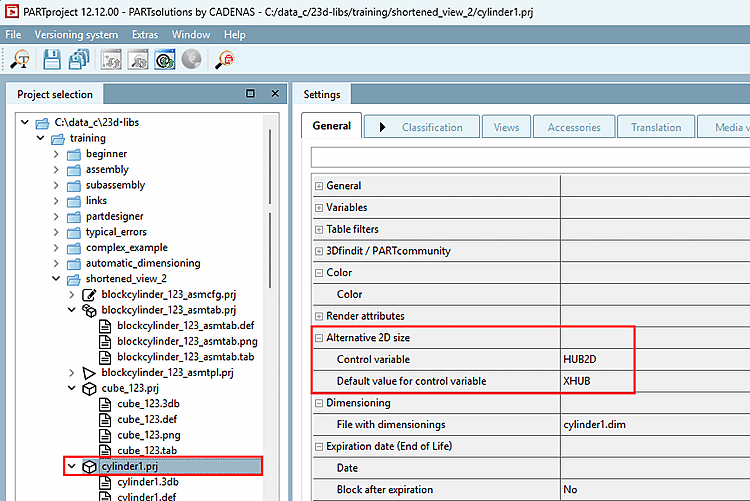

Setzen Sie für das Zylinder-Projekt folgende Einträge unter PARTproject -> Projekt bearbeiten [Edit project] -> Registerseite Allgemein [General] -> Abschnitt Alternative 2D Größe [Alternative 2D size]:

Alternative 2D Größe [Alternative 2D size]

Dieser Eintrag bewirkt,

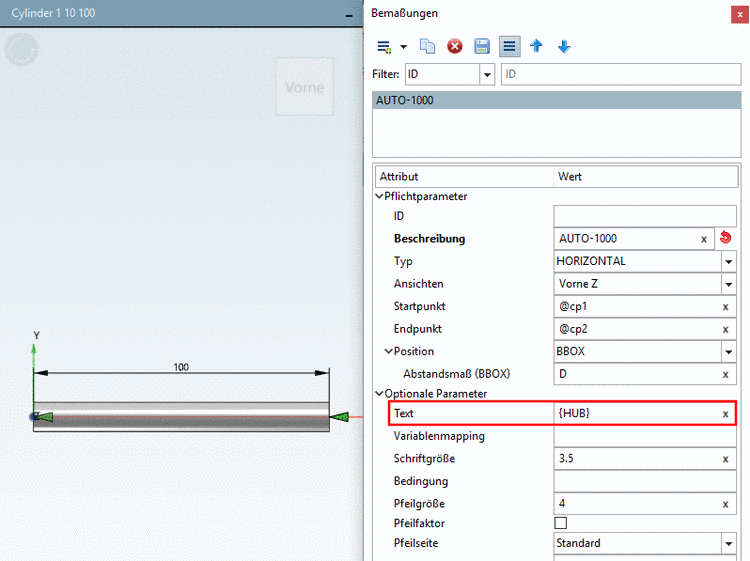

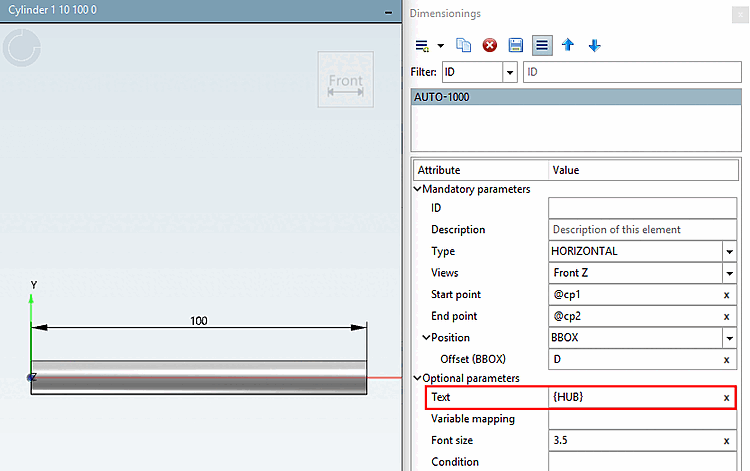

Optional können Sie eine automatische Bemaßung setzen. Die angezeigte Maßzahl soll sich beim Einschalten der verkürzten Ansicht nicht ändern! Deswegen ist bei Text keine IF-Bedingung verwendet, auch nicht {AUTOMATIC}, sondern '{HUB}'.

Eine detaillierte Beschreibung zum automatischen Bemaßen finden Sie unter Abschnitt 7.16, „ Dockingfenster "Bemaßungen" “.

Um die Verkürzte Ansicht [Shortened view] zu visualisieren, fügen Sie auf derselben Ebene wie der für den Hauptsketch verwendeten (hier im Beispiel Plane XY) einen Sketch mit einer "kosmetischen Zeichnung" ein.

Verwenden Sie für eine Bogenlinie die Funktion Bogen über 3 Punkte auf Umfang [Arc through 3 points on circle].

Verwenden Sie hier für die Positionierung der Punkte die Variable für den verkürzten Hub ('XHUB').

XHUB/2

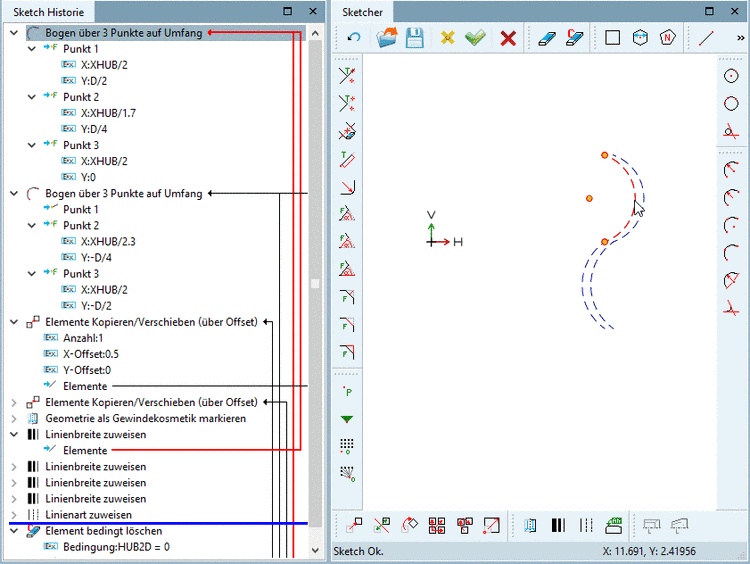

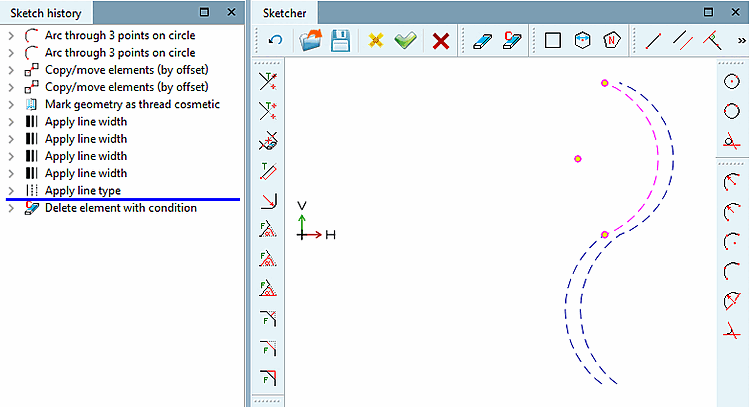

Positionierung der Punkte der Hilfslinie

Damit die Hilfslinien nur bei aktivierter Option Zeichnungsansicht auf Blatt optimieren [Optimize drawing view on paper size] sichtbar werden, verwenden Sie die Funktion Element bedingt löschen [Delete element with condition] mit folgender Bedingung:

HUB2D = 0

'HUB2D=0' ist entspricht der Default-Einstellung. In diesem Fall soll gelöscht werden. Nur wenn der Wert der Variablen 'HUB2D' ungleich '0' ist, wird nicht gelöscht, also die kosmetischen Zeichnung sichtbar.

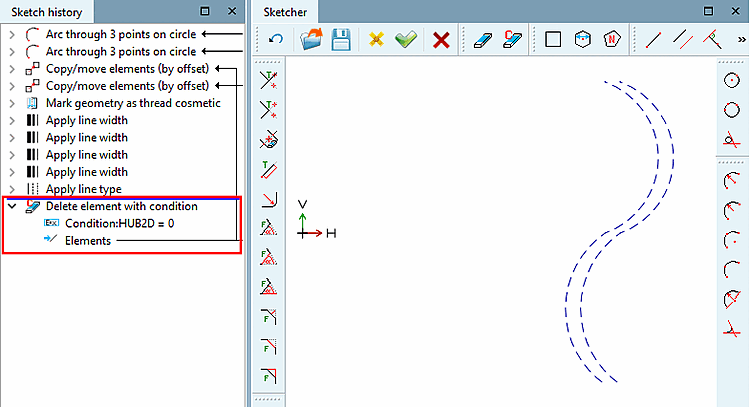

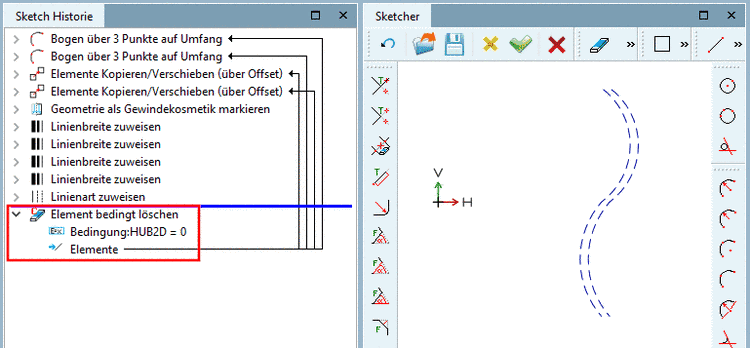

Bedingung für kosmetische Zeichnung

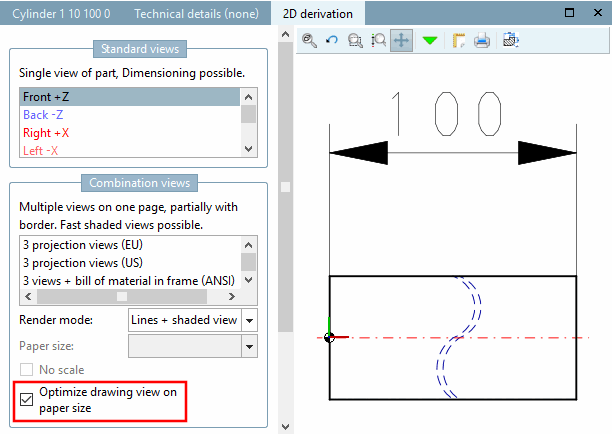

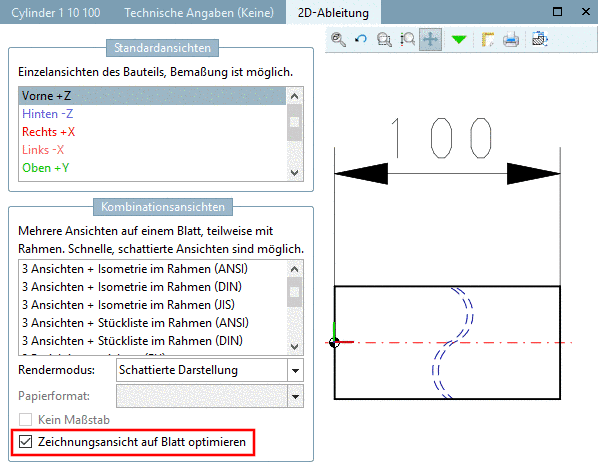

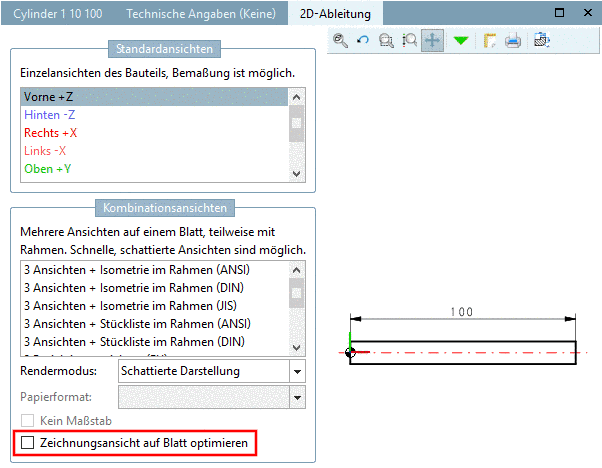

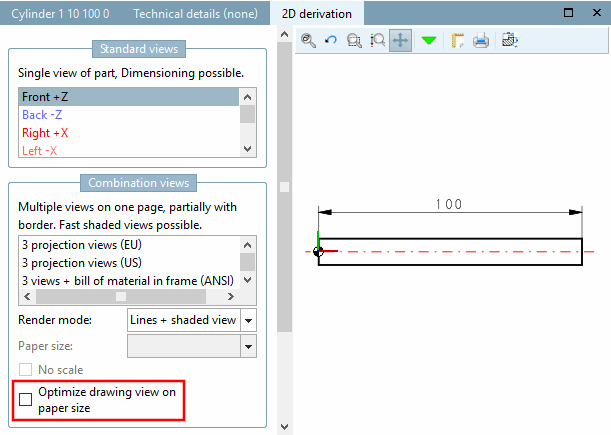

Ergebnis:

Hinweis Das Testen der Funktion Zeichnungsansicht auf Blatt optimieren [Optimize drawing view on paper size] (Verkürzte Ansicht [Shortened view]) funktioniert nur im PARTdataManager, nicht im PARTdesigner.

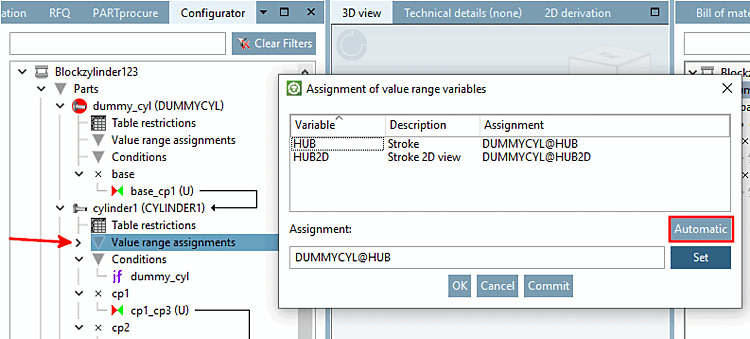

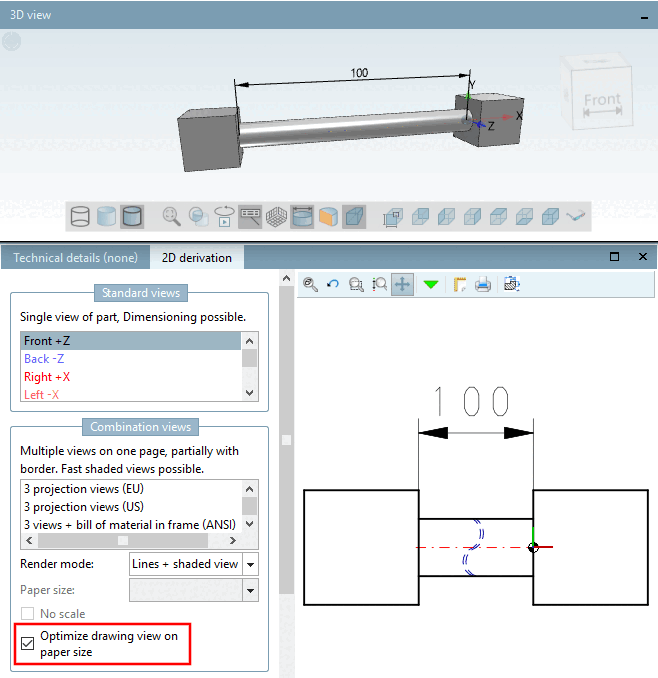

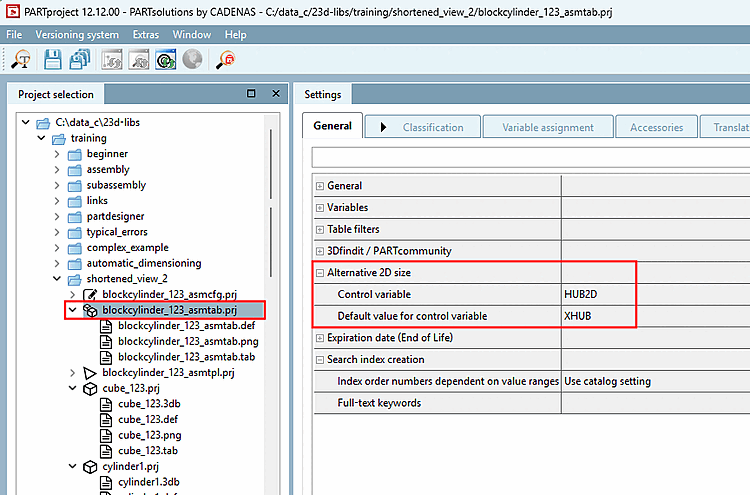

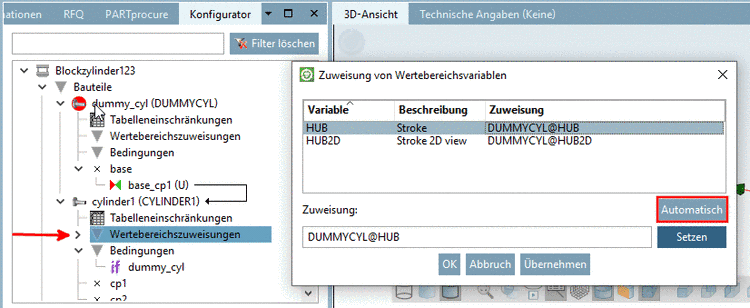

Verwenden Sie nun den Zylinder in einer Baugruppe. Im vorliegenden Beispiel wurde eine einfache Konfiguration bestehend aus Zylinder und zwei Blöcken gewählt.

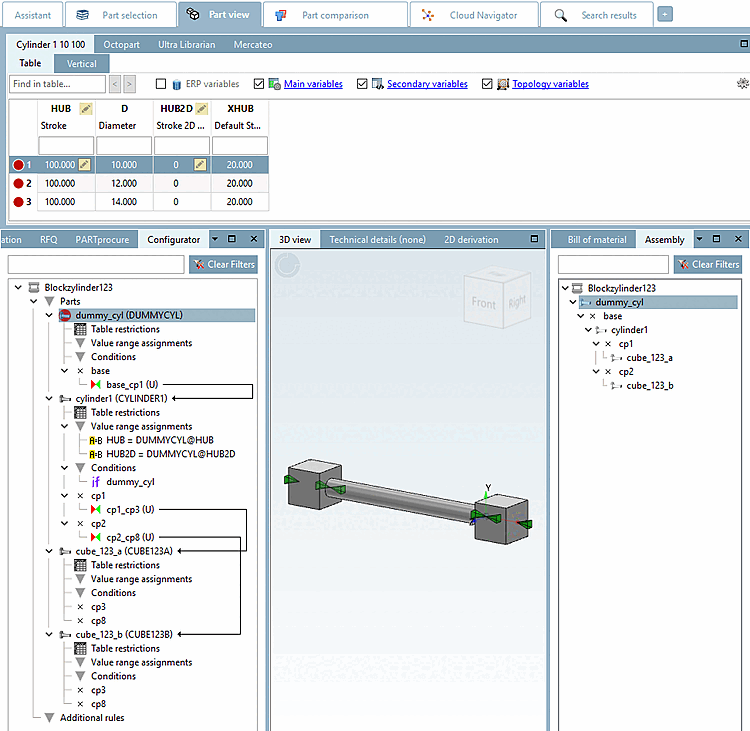

Blockzylinder Konfiguration
