Besonders für den Fall von Potential- und Signaläquivalenzen tritt häufig der Fehler falscher Pin-Referenzen auf. Genereller formuliert repräsentiert ein korrekt klassifiziertes Bauteil im Allgemeinen eine Baumstruktur, in der die Äste durch Referenzen beschrieben sind. Falls die dabei nötige interne Konsistenz des Baumes verletzt wurde, tritt ein Fehler dieser Klasse auf.

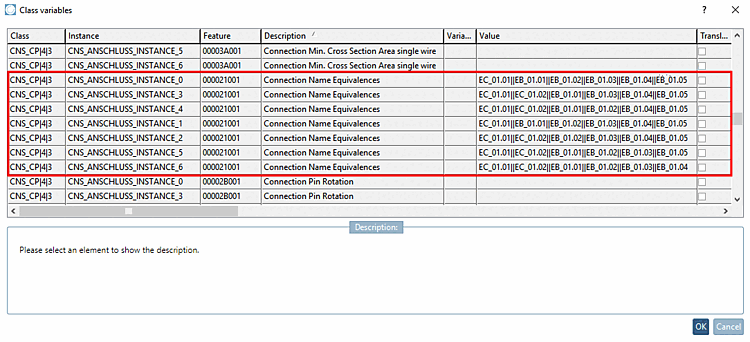

Folgende Abbildung zeigt korrekt klassifizierte Potentialäquivalenzen mit Verweisen auf die existierenden Anschluss-Identifier (EB_... bis EC_...).

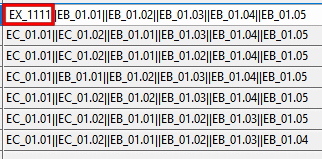

Die nächste Abbildung zeigt eine fehlerhafte Referenz auf den nicht existierenden Anschluss-Identifier EX_1111.

In diesem Fall enthält validate.dat eine Fehlermeldung folgender Art:

Invalid XML Verweis auf eine nicht deklarierte ID ist 'ID_PIN7'.

Beachte: Die Anschluss-Identifier und vergleichbare interne Baumreferenzen erhalten von unserer Definition abweichende, nummerierte Namen. Dies ist eine Beschränkung des XML-Formats, die in dieser Form in der CNS-Klassifikation nicht existiert. Sie starten allerdings immer mit "ID_".
